Троллейный шинопровод AKAPP STEMMANN 4-Ductor
АКАРР 4-Ductor – это компактная, надежная и безопасная система энергоснабжения для кранов, талей, монорельсовых систем, конвейерных транспортеров и т.д.
Каждый токоподвод комплектуется 4-мя непрерывными плоскими медными шинами/ проводниками, не имеющими стыков и/или искусственных соединений, протянутыми на всю длину установки.
Благодаря эффективному инженерному дизайну и непрерывным медным жилам система имеет уникальные характеристики, представленные ниже.

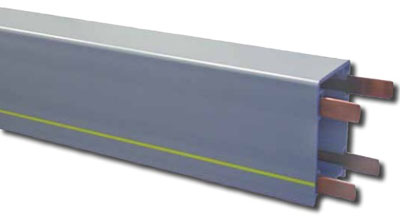

Закрытый троллейный шинопровод 4-Ductor
Ток линии: 35, 50, 80, 125, 160A
Ном. макс. напряжение: 600 В
Токосъёмник: 35,70,100А
Длина секции: 4 метра
Количество шин: 4
Линия шин: непрерывная
Соединение шин: без соединения
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 60 метров в минуту
Температура: -30⁰С +60⁰С
Степень защиты: IP23.
Конфигурация системы токоподвода 4-Ductor

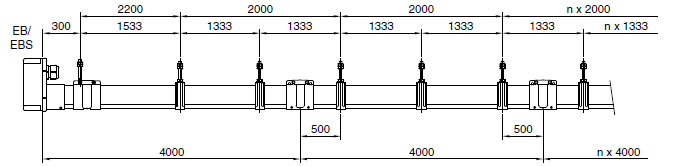

A. Установка с конечным подводом питания (EB.)

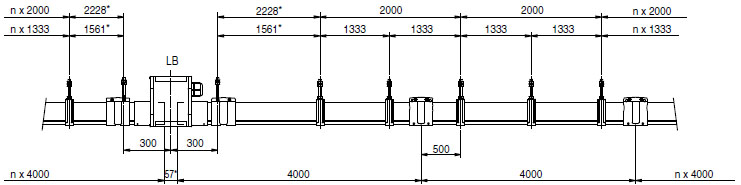

B. Установка с линейным подводом питания (LB.)

При использовании клеммных держателей линейного блока подвода питания RN-LH: 57 =0 мм; все размеры с * уменьшать на 28 мм.

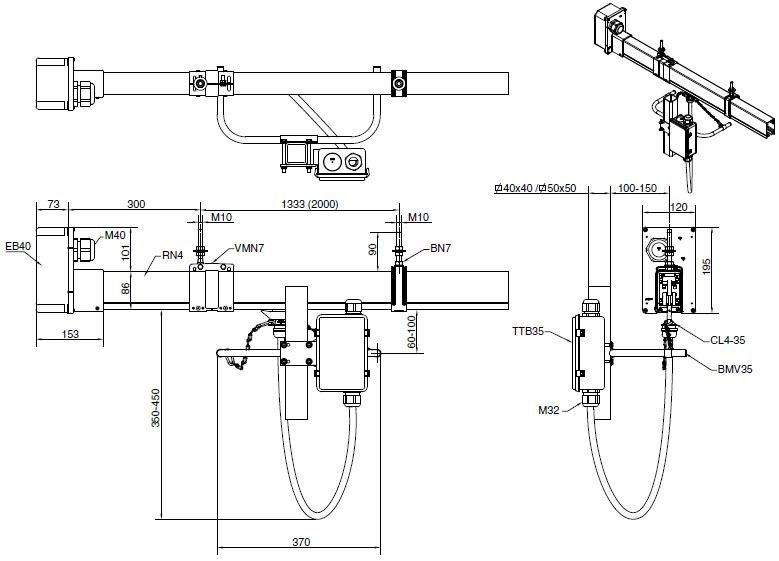

Описание монтажа концевого узла подвода питания и кронштейна для подсоединения токосъемника.

Корпус шинопровода RN4
4 канала для 4 медных жил.
Цвет: серый (сходен с RAL 7000)
Температурный диапазон: -30 до +60ºC.
Анти-реверсное ребро (А) в корпусе предотвращает неправильный монтаж токосъемника и пересечение фаз. Непрерывная желтая полоса (В) с одной стороны облегчает контроль правильности монтажа системы. Ударопрочный корпус из поливинилхлорида не поддерживает горение (обладает самозатухающими свойствами.
Медные проводники для RN4
Каждый токоподвод комплектуется непрерывными плоскими медными шинами/проводниками, протянутыми на всю длину установки. Медные шины типа: Cu35, Cu50, Cu80, Cu125 и Cu160 для силы тока 35, 50, 80, 125 и 160А (рабочий цикл 80%). Материал: электролитная медь.
Максимальные длины медных жил, которые можно протянуть в корпус: Cu35 и Cu50 - 300м; Cu80 - 250м; Cu125 - 200м; Cu160 - 150м.
Подвесной скользящий кронштейн BN7-Z и BN7-L
Tип BN7-Z: оцинкованный;
Тип BN7-L: оцинкованный + эпоксидное покрытие.
Расстояние между кронштейнами: 2000 мм: для установок с Cu35, Cu50, Cu80; 1333 мм: для установок с любыми медными шинами
Подвесной фиксирующий кронштейн VMN7-Z и VMN7-L
Тип VMN7-Z: оцинкованный;
Тип VMN7-L: оцинкованный + эпоксидное покрытие.
Фиксация системы осуществляется рядом с узлом подвода питания с помощью фиксирующего кронштейна, подвешиваемого к опорному кронштейну. Скольжение корпуса при расширении/ сжатии материалов при перепаде температуры осуществляется благодаря скользящим подвесным кронштейнам. 2 самореза могут при необходимости усилить фиксацию.
Соединительный хомут VMN7-Z и VN7-L
Тип VMN7-Z: оцинкованный;
Тип VN7-L: оцинкованный + эпоксидное покрытие.
Корпуса соединяются с помощью соединительных самозахватывающихся хомутов. При необходимости, саморезы обеспечивают дополнительное жесткое крепление на длинных токоподводах.
Изоляционная лента Т50
Тип T50: ширина - 50мм, длина рулона - 10м. Этой клейкой лентой обматывают место соединения корпусов перед установкой соединительных хомутов.
Опорный кронштейн
Тип UH330 : l=330 мм, оцинкованный
Тип UH500/(R) : l=500мм , оцинкованный
Тип UH700/(R) : l=700мм, оцинкованный
За счет С-профиля опорных кронштейнов возможно подвижное крепление подвесных кронштейнов и их настройка по расстояниям, т.о. вся система может легко выравниваться по всей горизонтальной длине.
Концевые узлы подвода питания EBS32
Компактный концевой узел подвода питания с кабельным отверстием М32, подходит для кабелей Ø10-21 мм. Соединяющие болты М6 в комплекте.
Концевые узлы подвода питания EB40
Концевой узел подвода питания с кабельным отверстием М40, подходит для кабелей Ø16-28 мм. Соединяющие болты М6 в комплекте. Например: 4 x 25 мм² (макс).
Линейные узлы подвода питания LB40
Отверстия М40 для проталкивания кабелей Ø16-28 мм. Соединяющие болты М6 в комплекте. Например: 4 x 25 мм² (макс).
Линейные узлы подвода питания LB32-4
Такой же, как и LB40, но имеет 4 отверстия М32 для кабелей Ø10-Ø21мм². Соединение питания включает транзитную коробку.
Транзитные кабеля для LB32-4
Одножильные, длиной 1,5м, помещаются в кабельные наконечники с двух сторон.
Тип OK25 (1x25 мм²), ∅14,9 мм; 135A макс. (100% D.C.)
Тип OK35 (1x35 мм²), ∅15,3 мм; 169A макс. (100% D.C.)
Клеммные держатели линейного блока подвода питания RN4-LCH
Крепится на 2 корпуса и имеет 4 проталкиваемых отверстий, в которые входят зажимы для подвода питания LC80 и LC200 (заказываются отдельно).
Клеммные держатели линейного блока подвода питания LC80, LC200
Тип LC80 с болтом М6 для шин Cu35, Cu50 и Cu80;
Тип LC200 - с болтом М8 для шин Cu125 и Cu160.
Подключение питания осуществляется без разрыва медных шин.
Клеммные держатели линейного блока подвода питания RN-LH
Состоит из 2 половинок, которые защелкиваются вместе вокруг корпуса, стыки медных жил остаются свободными. Включает в себя болты и гайки М6 для соединения медных шин.
Заглушка EN4
Устанавливается на конце токопровода для защиты открытых концов. Длина 300 мм.
Присоединяется к корпусу соединительным хомутом (заказывается отдельно).
Токосъемники СL4-40/G
4-х жильный токосъемник со стандартным набором колес и кабелем подключения со стандартной длиной 1 м., подходит для всех ПВХ-корпусов типа RС. Максимальная скорость движения: 80 м/мин.
Транзитные коробки для токосъемников TTB
Данное устройство предназначено для подключения гибкого кабеля токосъемника с электропроводкой питаемого устройства.
Транзитная коробка крепится на питаемом устройстве или на кронштейн для подсоединения токосъемников с помощью специальных крепежных AKAPP-элементов рядом.
