Шинопроводы DTM
Компания DTM Busbar
Компания DTM Busbar была основана в 1977 году для производства плат и тепловых реле. В 2000 году дилерам и клиентам было представлено производство шинопроводов от 25А до 6300А. Наши шинопроводные системы изготавливаются в соответствии с международными сертификатами испытаний и соответствия путем изготовления алюминиевых и медных шин на алюминиевых корпусах.
Ассортимент шинопроводов DTM
Троллейный шинопровод DTM busbar TR85
Троллейный шинопровод DTM Busbar серии TR85 с медной жилой под протяжку на от 40 до 140А представляет собой надежную систему подвода тока для различных автоматизированных и электрических систем, мостовых и козловых кранов, вертикальных и наклонных лифтов, конвейеров, складских систем и др. Новый ячеистый профиль H линии TR85 в форме обеспечивает высочайшую прочность и легкость. Медные проводники нарезаются необходимой длины без стыковок и помещаются в установленный на линии корпус из ПВХ.
Серия: DTM Busbar TR85 (шины под протяжку)
Ток линии: 40А, 70А, 100А, 140А
Токосъёмник: 35А, 70А
Длина секции: 4м
Количество шин: 4, 5
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +70⁰С
Степень защиты: IP13/IP44 (+шторка).

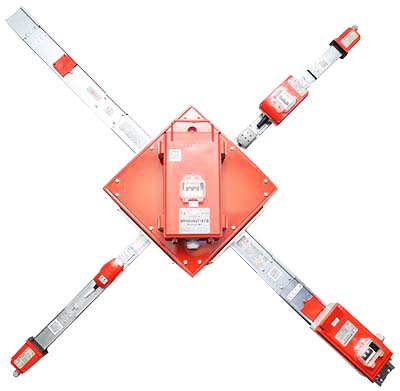

Осветительный шинопровод DTM малой мощности на токи от 25А до 63А
Серия AB-E
Системы шин AB-E DTM 25 используются для освещения и питания до 63А.
Корпус из оцинкованной стали обеспечивает высокую прочность. Проводники Л1, Л2, Л3, N и PE (4 или 5 проводников) изолированы ПВХ; нейтраль может иметь то же сечение, что и фазы. Корпус служит заземлением. Проектирование и испытания соответствуют IEC 61439-1/6. Монтаж возможен через кабельный лоток с крышкой. Управление параметрами, такими как дым и освещение, осуществляется через ПЛК и маршрутизатор. Соответствует ISO 9000 и сертифицирован по системе качества.
Преимущества
Соединительные блоки обеспечивают эффективное использование пространства для адаптивного освещения, с возможностью горизонтальной и вертикальной установки.
Монтаж простой и быстрый, выполняется в три шага:
• Установка вешалок для подвеса шинопровода.
• Закрепление шины на штифте держателя с возможностью добавления двух шин.
• Сборка не требует специнструментов или особых навыков.
Преимущества шинопровода
• Легкость
Легко спроектированное распределение мощности и чистая структура сети, простота проектирования и установки.
• Быстрый
Быстрая сборка с использованием небольшого количества инструментов Системы шинопроводов заметно сокращают время сборки.
• Гибкий
Его можно легко расширять и модифицировать в сборках.

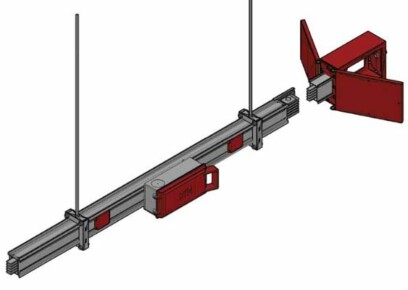

Маломощные шинопроводные системы DMT на токи от 100A до 160A
Серия SP-H
Общие характеристики
Система шинопроводов DTM SP-H 100A -160A используется в качестве линии распределения электроэнергии там, где требуется распределение энергии. Внешний корпус изготавливается из стандартного оцинкованного листового металла или окрашенного RAL7038
Магистральные и распределительные шинопроводы DTM средней мощности на токи от 160А до 600А
Серия MP-H
Общие характеристики
Системы шинопроводов MP-H представляют собой системы с воздушными проводниками в низковольтных линиях распределения электроэнергии. Подключаемое производство стандартно выпускается с четырьмя выходами. Выпускается с алюминиевым или медным проводником до 160А- 600А. В полностью нейтральной конфигурации с 5 полюсами рабочее напряжение составляет 1000 В. Корпус изготовлен из оцинкованного листового металла с классом защиты IP 55.
• Места использования
Используется в местах с коммерческими центрами, средними промышленными предприятиями, высотными зданиями, центрами обработки данных.
• Окраска
РАЛ 7038
• Защита
Плагины V2 обладают негорючим свойством, устойчивы к неблагоприятным условиям окружающей среды и высоким температурам. Он сопротивляется сильному удару. Герметичная защитная крышка, изготовленная из огнестойкого жесткого материала, имеет IP 55.

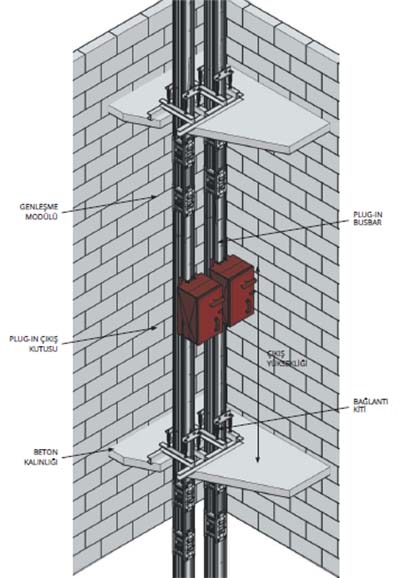

Магистральные и распределительные шинопроводы DTM большой мощности на токи от 400А до 6300А
Серия HP-K
Общие характеристики:
Магистральные шинопроводы — это сэндвич-системы для низковольтных линий (до 1000 В), с алюминиевыми или медными проводниками на токи от 400 до 6300 А. Выпускаются в конфигурациях 3P или 4P с нейтралью и заземлением (3P+N+PE), корпус — из алюминия. Степень защиты IP55, возможно IP65 по запросу. Лёгкое соединение фидерных и подключаемых модулей.
• Применение:
Используются на объектах с высокими токовыми нагрузками — от подстанций до промышленных и общественных зданий. Обеспечивают минимальные потери напряжения и низкий коэффициент реактивной мощности. Конструкция снижает токи гистерезиса и вихревые токи. Возможна параллельная прокладка 2–3 проводников на фазу для равномерного распределения нагрузки.
• Конструкция:
Полностью закрытая система без вентиляционных отверстий предотвращает контакт с загрязнениями. Эффективное тепловыделение достигается за счёт плотного расположения корпуса к проводникам. Вставные модули имеют откидные окна для плоского крепления и отвода.
• Окраска
РАЛ 7038. Электростатическая окраска применяется в системах шинопроводов.
• Изоляция и характеристики продукта
На все шины наносится эпоксидная смола. Точки крепления имеют низкое контактное сопротивление на поверхности и имеют оловянное покрытие для минимизации поверхностной коррозии. Проводники дополнительного блока могут быть посеребрены в качестве опции.
• Экономический
Системы шинопроводных воздуховодов занимают меньше места, чем системы кабельных воздуховодов, а стоимость установки низкая.
• Характеристики шинопровода
Падение напряжения. Благодаря своей компактной конструкции, благодаря довольно низкому реактивному сопротивлению, падение напряжения сведено к минимуму, что обеспечивает максимальную мощность. Обеспечивает эффективную передачу.
• Дополнительные места
Соединения на внешних шинах фидера, снабженные специальным уплотнением для предотвращения попадания дождевой воды внутрь, обеспечивают защиту и равномерность в любых условиях.
• Фитинглер
Кронштейны можно удобно прикрепить с помощью дополнительного блока.
• Штепсельные вилки (розетки)
Плагины имеют свойство V2 (негорючесть), устойчивы к неблагоприятным условиям окружающей среды и устойчивы к высоким температурам. Сопротивляется сильному удару. Защитная крышка с уплотнением из огнестойкого сертифицированного материала имеет IP 55. Контактные поверхности с входным отверстием вилки обеспечивают проницаемость благодаря прижимной пружине проводников.
Каталоги, брошюры, техническая документация шинопроводов DTM
Каталог Шинопроводы высокой мощности DTM 400A-6300A
Каталог Шинопроводы средней мощности DTM серия 160A-600-A
Каталог Шинопроводы малой мощности DTM серия 100A-160A
Каталог Шинопроводы малой мощности DTM серия AB-E 25-63A
Каталог Троллейный шинопровод DTM busbar TR85
Каталог Шинопроводы общий DTM
