Шинопровод UNILIFT-UCR 1
Перейти в раздел
каталоги и инструкции
Основанная в 1985 году компания UNILIFT уже свыше 25 лет производит системы токоподвода с передачей энергии для передвижения различных устройств.
Знания специалистов и наработанный опыт в производстве систем снабжения током принесли эффект в виде нового проекта: инновационного шинопровода UNILIFT-UCR.
Шинопровод UNILIFT-UCR 2
ШИНОПРОВОД UNILIFT-UCR 40A, 63A, 80A, 100A, 125A, 160A, 200A
• инновационные решения
• безопасность
• высокое качество
• 4-х и 5-ти полюсные варианты
Шинопровод UNILIFT-UCR соответствует всем действующим стандартам и правилам, безопасен и надежен.

Система имеет много преимуществ:
● производится в диапазоне от 40А до 200А в четырех- и пятиполюсных исполнениях,
● имеет легкую и при этом жесткую конструкцию, простой и быстрый монтаж.

● предварительно собранные секции готовы к соединению в линию электропередачи,
● при монтаже стыковые крышки и другие элементы не требуют использования инструментов,
● точное и быстрое соединения медных жил, благодаря методу одновременной стыковки их концов в двух перпендикулярных плоскостях.

Безопасность продукта:
● степень защиты IP23
● профиль корпуса выполнен из самозатухающего ПВХ-пластика и соответствует действующим стандартам,
● качественные аксессуары и надежное крепление всех соединительных элементов,
● прочные подвески из ПВХ профиля.

Шинопровод можно легко удлинить или укоротить.

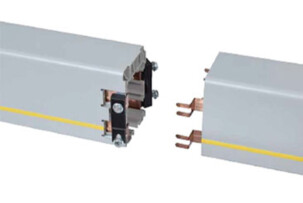

Концы медных жил UNILIFT-UCR 3

Концы медных жил сводятся друг с другом без необходимости демонтажа зажимных элементов. Провода соединяются с помощью винтовых зажимов, установленных под углом 45° к боковым поверхностям корпуса шинопровода.

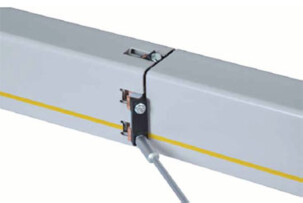

Концы медных жил UNILIFT-UCR 4




Такая установка зажимов гарантирует качественное соединение медных жил в одной плоскости, без зазоров и порогов.

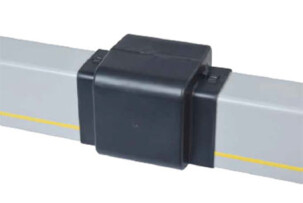

Концы медных жил UNILIFT-UCR 5




Место соединения секций защищено крышкой.
В ШИНОПРОВОДАХ UNILIFT-UCR применен ряд инновационных технических решений в сфере таких важных элементов, как: система соединения медных жил, токосъёмники, подвески, профиль шинопровода и другие.
Системы изолированного контактного шинопровода


Элементы шинопровода

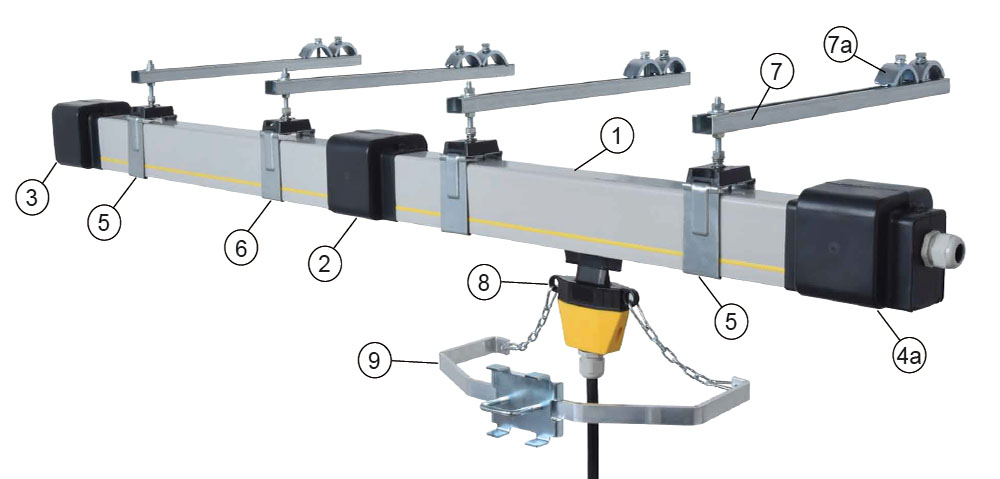

Шинопровод  UNILIFT-UCR 6

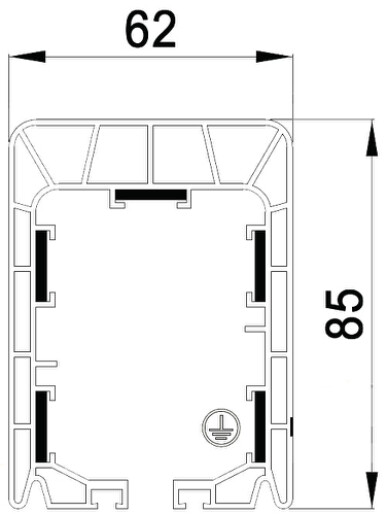

Шинопровод UNILIFT-UCR 8

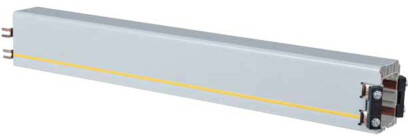

Шинопровод UNILIFT-UCR 7




Материал корпуса: самозатухающий ПВХ
Стандартные длины: 4м, 3м, 2м, 1м
Нестандартные секции: до 4м
Рабочее межфазное напряжение: 750В
Изолированная контактная линия
Номинальный ток Is A
40
63
80
100
125
160
200
Сечение провода s мм2
8
10
16
25
35
48
70
Импеданс Z Ω/км (T0 = 35°C, f = 50 Hz)
2,31
1,86
1,26
0,80
0,57
0,51
0,43
Количество полюсов
4
4
4
4
4
4
4
Вес кг/м
1,54
1,60
1,83
2,20
2,58
2,79
3,53
Длина 4 м
UCR-8562
-04044
-06344
-08044
-10044
-12544
-16044
-20044
Длина 3 м
UCR-8562
-04043
-06343
-08043
-10043
-12543
-16043
-20043
Длина 2 м
UCR-8562
-04042
-06342
-08042
-10042
-12542
-16042
-20042
Длина 1 м
UCR-8562
-04041
-06341
-08041
-10041
-12541
-16041
-20041
Нестандартная длина м - по запросу
UCR-8562
-04040
-06340
-08040
-10040
-12540
-16040
-20040
Гибкий элемент
UCR-8562
-80404
-80634
-80804
-81004
-81254
-81604
-82004
Количество полюсов
5
5
5
5
5
5
5
Вес кг/м
1,60
1,70
2,00
2,41
2,91
3,22
4,15
Длина 4 м
UCR-8562
-04054
-06354
-08054
-10054
-12554
-16054
-20054
Длина 3 м
UCR-8562
-04053
-06353
-08053
-10053
-12553
-16053
-20053
Длина 2 м
UCR-8562
-04052
-06352
-08052
-10052
-12552
-16052
-20052
Длина 1 м
UCR-8562
-04051
-06351
-08051
-10051
-12551
-16051
-20051
Нестандартная длина м - по запросу
UCR-8562
-04050
-06350
-08050
-10050
-12550
-16050
-20050
Гибкий элемент
UCR-8562
-80635
-80635
-80805
-81005
-81255
-81605
-82005

Соединительная коробка

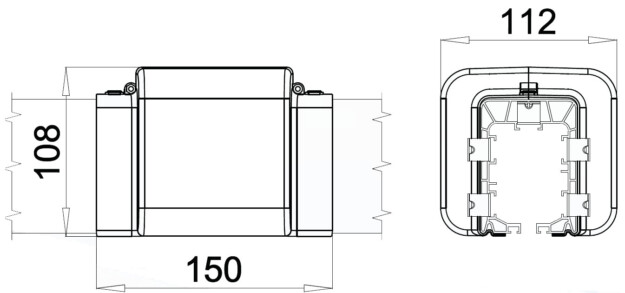

Соединительная коробка UCR-8562-00012 UNILIFT-UCR 10
Соединительная коробка UCR-8562-00012 UNILIFT-UCR 11

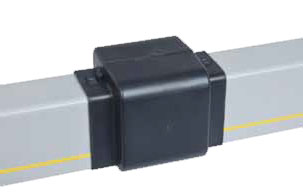

Соединительная коробка UCR-8562-00012 UNILIFT-UCR 9
Каталожный номерВес кг
UCR-8562-00012
0,15

 Концевая коробка

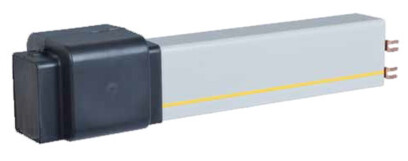

Концевая коробка UCR-8562-00022  UNILIFT-UCR 13

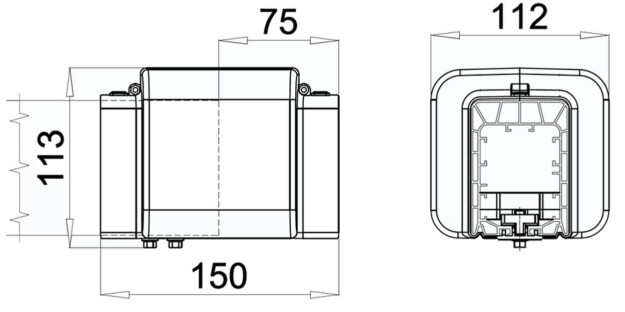

Концевая коробка UCR-8562-00022 UNILIFT-UCR 14
Концевая коробка UCR-8562-00022 UNILIFT-UCR 12
Каталожный номерВес кг
UCR-8562-00022
0,22
Концевая токоподводящая коробка

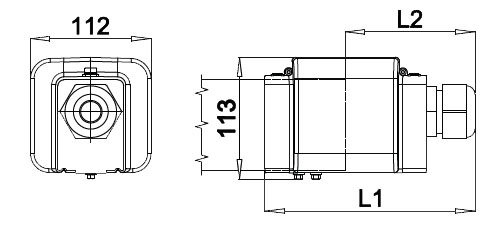

Концевая токоподводящая коробка UNILIFT-UCR 17
Концевая токоподводящая коробка UNILIFT-UCR 15
Концевая токоподводящая коробка UNILIFT-UCR 16
× 4-х полюсный
× 5-ти полюсный
Каталожный номер
- 4-х полюсный
Сальник

Размер
Вес
кг
Каталожный номер
-5-ти полюсный
Вес
кг
L1
L2
UCR-8562-31025
M25
186
111
0,25
UCR-8562-31525
0,35
UCR-8562-31032
M32
190
115
0,25
UCR-8562-31532
0,35
UCR-8562-31040
M40
200
125
0,25
UCR-8562-31540
0,40
Концевая токоподводящая коробка UNILIFT-UCR 18

Линейная токоподводящая коробка 40А, 63А, 80А,100А
Линейная токопроводная коробка  UNILIFT-UCR 21

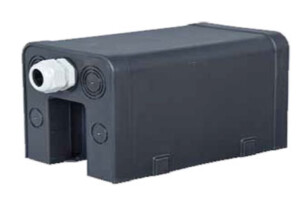

Линейная токопроводная коробка  UNILIFT-UCR 19

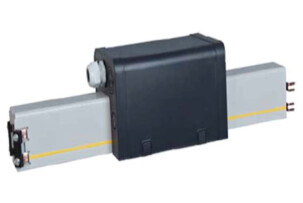

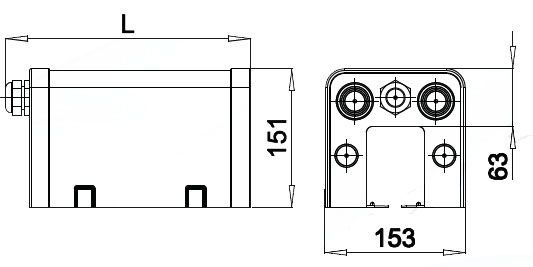

Линейная токопроводная коробка  UNILIFT-UCR 20
× 4-х полюсный
× 5-ти полюсный
Сальник

L
мм
Каталожный номер
- 4-х полюсный
Вес
кг
Каталожный номер
-5-ти полюсный
Вес
кг
M25
276
UCR-8562-32425
1,00
UCR-8562-31525
1,10
M32
280
UCR-8562-32432
1,00
UCR-8562-31532
1,10
M40
290
UCR-8562-32440
1,10
UCR-8562-31540
1,20
Концевая токоподводящая коробка UNILIFT-UCR 18

Линейная токоподводящая коробка 125А, 160А, 200А

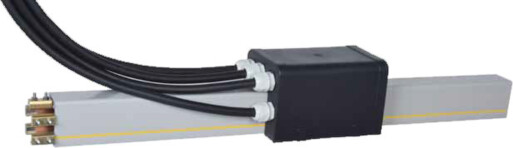

Линейная токопроводная коробка 125А,160А,200АUNILIFT-UCR 22


Линейная токоподводящая коробка 125A, 160A и 200A снабжена соединительными проводами длиной 2м.

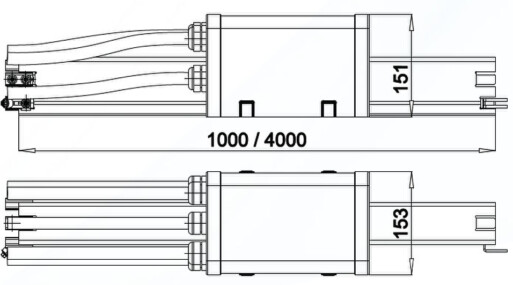

Линейная токопроводная коробка 125А,160А,200А  UNILIFT-UCR 23
Номинальный
ток
Длина
секции
Каталожный номер
- 4-х полюсный
Вес
кг
Каталожный номер
- 5-ти полюсный
Вес
кг
125A
UCR-8562-31425
6,00
UCR-8562-31525
7,30
UCR-8562-34425
14,00
UCR-8562-34525
15,00
160A
UCR-8562-31460
7,00
UCR-8562-31560
8,50
UCR-8562-34460
16,00
UCR-8562-34560
17,00
200A
UCR-8562-31420
9,00
UCR-8562-31520
10,50
UCR-8562-34420
20,00
UCR-8562-34520
21,50

Подвесеной подвижный кронштейн

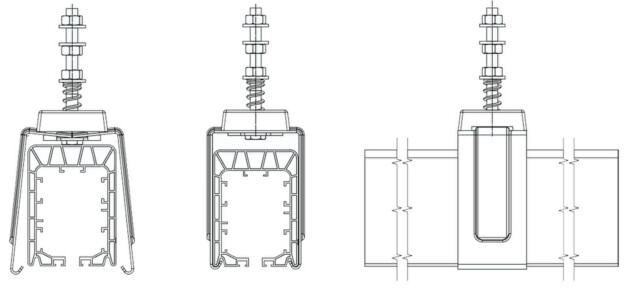

Подвесной подвижный кронштейн UCR-8562-00040 UNILIFT-UCR 25
Каталожный номер
Вес кг
UCR-8562-00040
0,28

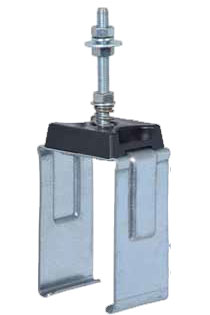

Подвесной подвижный кронштейн UCR-8562-00040 UNILIFT-UCR 24

Подвесной фиксированный кронштейн

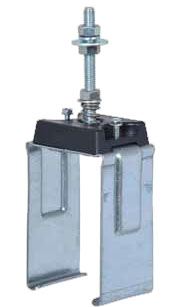

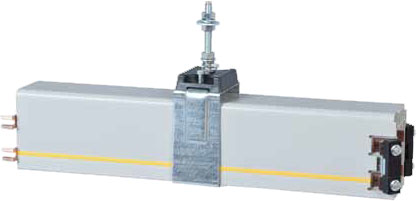

Подвесной фиксированный кронштейн UCR-8562-00041 UNILIFT-UCR 26
Каталожный номер
Вес кг
UCR-8562-00041
0,29
Подвесной фиксированный кронштейн UCR-8562-00041 UNILIFT-UCR 27


Крепежная консоль

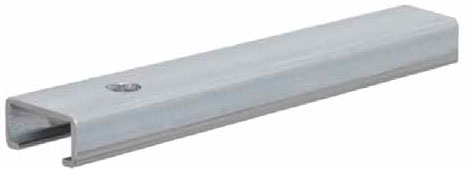

Крепежная консоль UNILIFT-UCR 28


Материал: оцинкованная сталь методом Сендзимира
Каталожный номер
L мм
Вес кг
UCR - 8562-00380
380
0,37
UCR - 8562-00500
500
0,49
UCR - 8562-00600
600
0,58

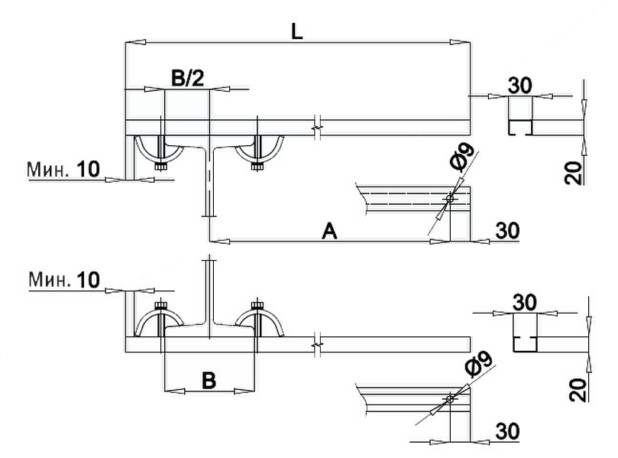

Крепежная консоль UNILIFT-UCR 29

Поддерживающие скобы

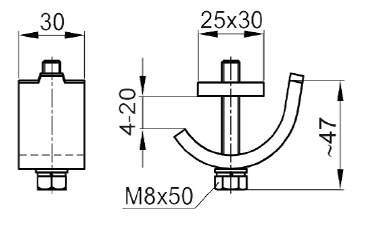

Поддерживающие скобы LK-C11 UNILIFT-UCR 30
Материал: оцинкованная сталь
Каталожный номер
Тип
Вес кг
1005.01
LK-C11
0,14
Поддерживающие скобы LK-C11 UNILIFT-UCR 31
Для шинопроводов 160А и 200А рекомендуется применять консоли других размеров (по запросу).
Техническая информация представлена в нашем каталоге «Тележки и аксессуары для шин типа С1» станицы 10-11.
Токосъёмники
8.1 Одинарный токосъёмник
Одинарный токосъёмник UNILIFT-UCR 32

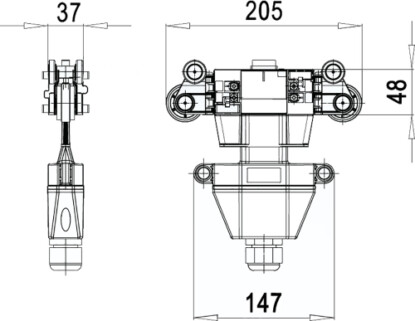

Одинарный токосъёмник UNILIFT-UCR 35
8.2 Двойной токосъемник
Двойной токосъемник UNILIFT-UCR 33

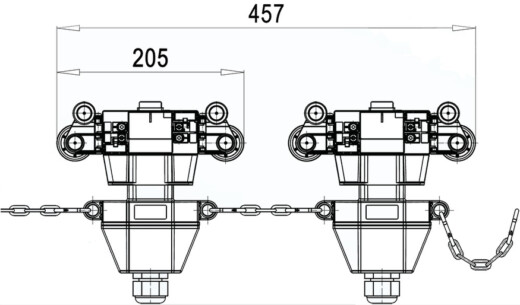

Двойной токосъемник UNILIFT-UCR 36
8.3 Тройной токосъемник

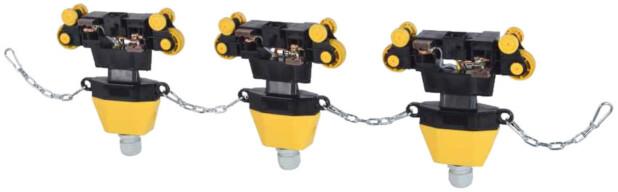

Тройной токосъемник UNILIFT-UCR 34

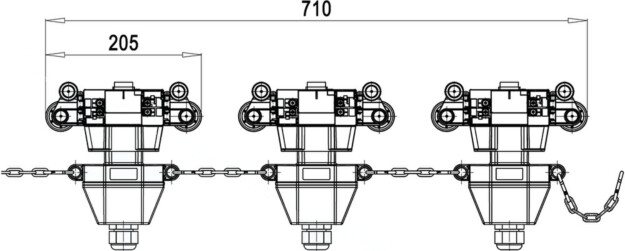

Тройной токосъемник UNILIFT-UCR 37
Номинальный ток 120A
Номинальный ток 40A
Номинальный ток 80A
Кол-во
полюсов
Каталожный номер
Вес
кг
без кабеля*
4
UCR-8562-
11124
1,50
5
UCR-8562-
11125
1,70
Кол-во
полюсов
Каталожный номер
Вес
кг
без кабеля*
4
UCR-8562-
10404
0,42
5
UCR-8562-
10405
0,48
Кол-во
полюсов
Каталожный номер
Вес
кг
без кабеля*
4
UCR-8562-
10804
0,95
5
UCR-8562-
10805
1,10
Возможно оснащение приемного устройства соединительным кабелем.
Возможно оснащение приемного устройства соединительным кабелем.
Возможно оснащение приемного устройства соединительным кабелем.
Поводки
9.1-1 Качающийся поводок
Тип поводка
Каталожный номер
Вес кг
одинарная вилка
UCR-8562-00030
0,67
9.1-1 Качающийся поводок UNILIFT-UCR 38

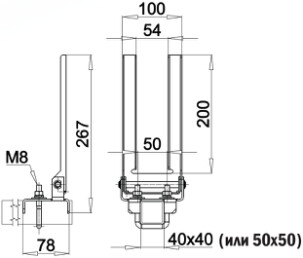

9.1-1 Качающийся поводок UNILIFT-UCR 41
9.2 Двойной поводок
Тип поводка
Каталожный номер
Вес кг
двойная
UCR-8562-00032
1,22

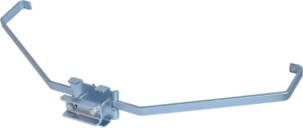

9.2 Двойной поводок UNILIFT-UCR 39

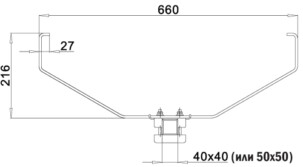

9.2 Двойной поводок UNILIFT-UCR 42
9.3 Тройной поводок
Тип поводка
Каталожный номер
Вес кг
тройная
UCR-8562-00033
2,46
9.3 Тройной поводок UNILIFT-UCR 40

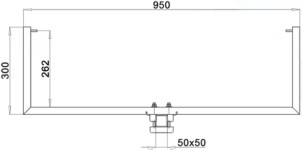

9.3 Тройной поводок UNILIFT-UCR 43
9.1-2 Одинарный поводок
Тип поводка
Каталожный номер
Вес кг
одинарный
UCR-8562-00031
1,07

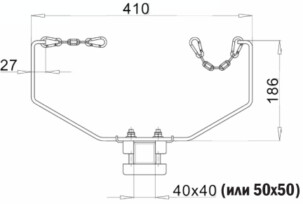

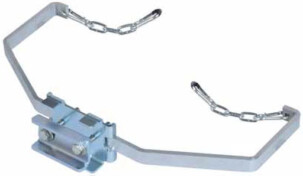

9.1-2 Одинарный поводок UNILIFT-UCR 44
9.1-2 Одинарный поводок UNILIFT-UCR 45
Устройство токосъёмника

Электрощетки легко заменить. В токосъёмнике имеется камера с кабельным разъемом, закрытая крышкой. Пользователь может подключить кабель (электропровод) необходимой длины. Колеса токосъёмника изготовлены из материала с высоким сопротивлением к истиранию и оснащены прочными подшипниками, устойчивыми также к работе в химически агрессивной среде.
Универсальный токосъёмник - для прямолинейного и криволинейного передвижения

Токосъёмник оснащен сменными приводными блоками, отдельными для движения по прямой и для движения по кривой. Остальные элементы, включая корпус, одинаковы для обоих вариантов передвижения.

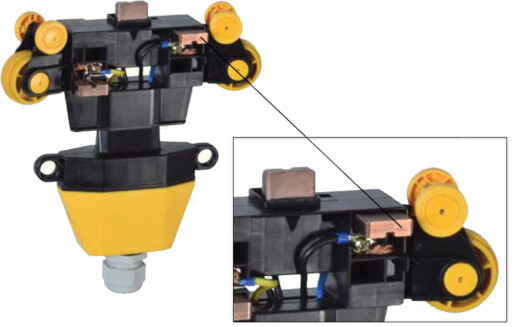

Универсальный токосъёмник UNILIFT-UCR 46
Чистящие тележки UNILIFT UCR

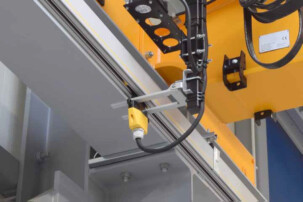

Фото 1.Троллейный шинопровод UNILIFT UCR - вид 1
Чистящие тележки

Чистящие тележки оснащены специальными щетками для сбора загрязнений, которые могут препятствовать передаче энергии токосъёмникам, работающим в загрязненной атмосфере.
Быстрый и безопасный монтаж секций шинопровода UNILIFT-UCR

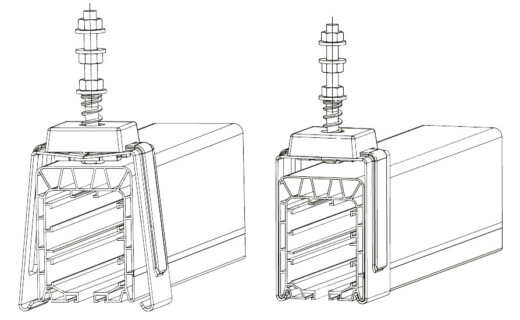

Секции токопроводящей линии крепятся к подвескам, которые имеют откидные защелки (подвесы), позволяющие быстро и надежно подвешивать секции без использования инструментов.
Шинопровод UNILIFT-UCR 48
Фото 1. Троллейный шинопровод UNILIFT UCR - вид 1

Оригинальный профиль корпуса шинопровода

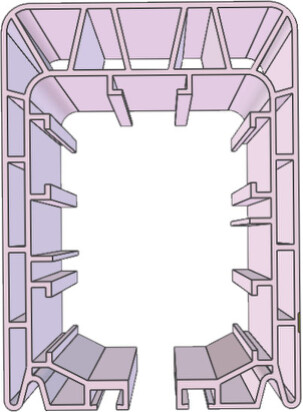

Шинопровод изготовлен из профиля ПВХ. Многокамерная структура профиля придает секциям жесткость и, в то же время, легкость. В нижней части профиля есть прорезь, позволяющая перемещать токосъёмник. Благодаря своей конструкции профиль долговечен и соответствует требованиям безопасности, сохраняя постоянные габариты и размер прорези по всей длине линии питания. Криволинейные участки шинопровода изготавливаются на заказ.
Оригинальный профиль корпуса шинопровода UNILIFT UCR

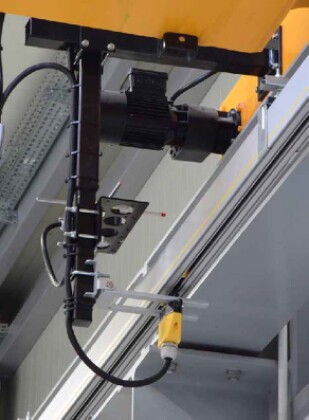

Фото 3. Троллейный шинопровод UNILIFT UCR - вид 3

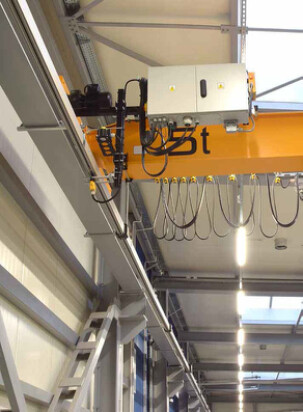

Фото 2. Троллейный шинопровод UNILIFT UCR - вид 2
Аксессуары - безопасные изоляционные крышки

Шинопроводы UNILIFT-UCR оснащены инновационными крышками точек соединения секций, имеющими универсальные элементы, которые одновременно являются элементами торцевой крышки и крышки торцевого питания. Конструкция крышки обеспечивает ее легкий и быстрый монтаж и (при необходимости) демонтаж. В крышке есть элементы, позволяющие безопасно подсоединить компоненты
в случае повреждения защелок. В системе шинопроводов UNILIFT-UCR есть также крышка для точки линейного подвода питания, состоящая из трех элементов, что обеспечивает идеальные условия для сборки точки питания и безопасность эксплуатации.
Фото 2. Троллейный шинопровод UNILIFT UCR - вид 2
Фото 3. Троллейный шинопровод UNILIFT UCR - вид 3
