Мобильные подвески для профиля R150 - Шинопроводы

Мобильные подвески АКАРР разработаны специально для кранов, требующих подвесной пульт управления, и позволяют крановщику управлять краном, оставаясь на безопасном расстоянии. Предлагаются следующие модели:

A. Мобильные подвески, стандартно укомплектованные распределительным щитом (пластик или сталь). За счет эффективной конструкции и крепежных отверстии подключение входных и выходных кабелей осуществляется очень просто и быстро.

Б. Мобильные подвески, стандартно укомплектованные многофазными комплектами разъемов. Подключение кабелей кнопочного пульта управления происходит также очень быстро и просто.

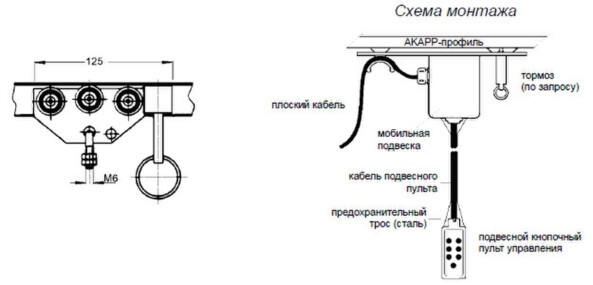

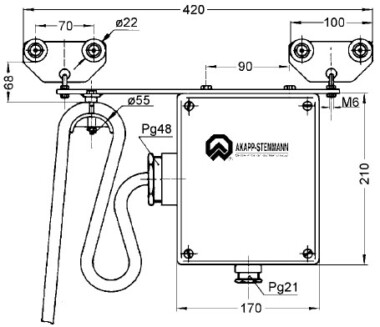

Данный щит имеет входное отверстие PG48 для плоского кабеля(ей). Отверстие PG21 внизу, предназначено для свисающего круглого кабеля подвесного пульта. Обычно это круглый кабель с двойным металлическим тросиком для предохранения кабеля от растяжения. Для фиксации этих стальных проводов предусмотрены специальные крепежные клеммы.

Распределительный щит крепится на оцинкованную стальную плиту, которая с помощью шарниров закрепляется к двум кабельным тележками. Эта конструкция позволяет щиту раскачиваться, не влияя на движение вагонеток.

Данную подвеску можно по желанию оборудовать механическим тормозным устройством, запускаемым с помощь буксирной цепи.

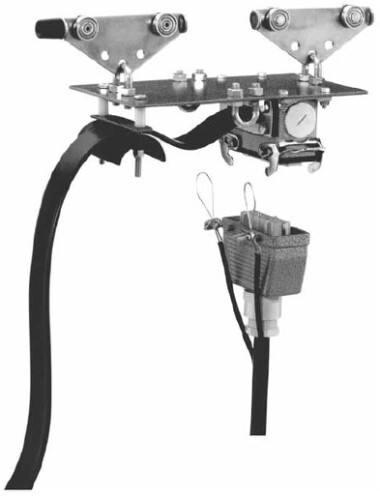

На оцинкованную лакированную стальную плиту подвешивается розетка (16 или 24 выводов) и подвеска для плоского кабеля. Подключение плоского кабеля к розетке осуществляется очень просто.

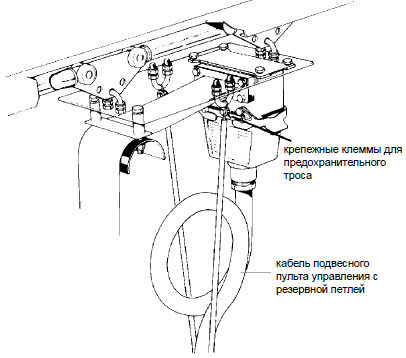

Кабель подвесного пульта подключается к 16- или 24- полюсной розетке. Обычно это круглый кабель с двойным металлическим тросиком для предохранения кабеля от растяжения. Для фиксации этих тросиков предусмотрены специальные крепления на стальной плите.

Монтаж провисающего кабеля производится с резервной петлей.

Подключение кабеля подвесного пульта к кабельным тележкам производится очень быстро и легко. Вилка подключается к розетке и после этого надежно закрепляется с помощью 2-х специальных крюков.
