Троллейные шинопроводы Mini Atollo 40-60 А
Линия типа C: непрерывная медная полоса – Линия типа P: предустановленная медная полоса
Перейти в раздел
каталоги и инструкции
Троллейные шинопроводы Mini Atollo 40-60 А
Линия типа "С" - непрерывная медная полоса

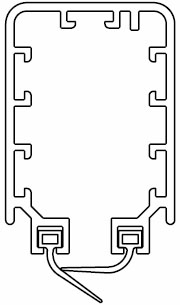

В данном типе линии медная полоса нарезается на необходимую длину и протягивается внутри коробов после их установки и соединения друг с другом. В этом случае электрическая линия с непрерывной медной полосой устанавливается в значительно более короткие сроки. Эта конструкция также гарантирует гораздо меньшие потери напряжения при эксплуатации, равно как и заметно меньший износ контактных башмаков. Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.

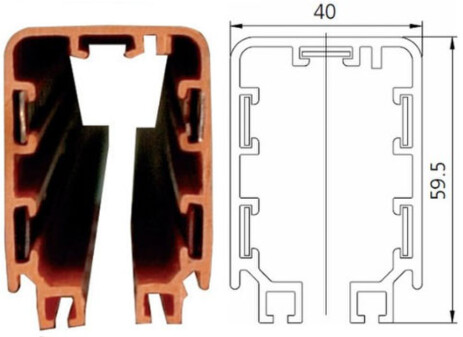

| Длина (м) | Количество медных полос | Код | |
40 А | 60 А | ||
| 4 | 4 | 03.04044.90 | 03.04044.91 |
| 5 | 03.04045.90 | 03.04045.91 | |
| 2 | 4 | 03.04024.90 | 03.04024.91 |
| 5 | 03.04025.90 | 03.04025.91 | |
Троллейные шинопроводы Mini Atollo 40-60 А

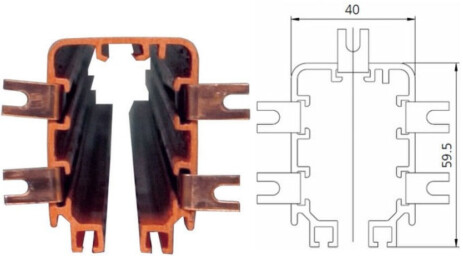

Линия типа "Р" - предварительно установленная медная полоса
В данном типе линии медная полоса предварительно вставлена в короб на соответствующие места. С тем, чтобы обеспечить соединение между коробами, оконечные части медной полосы загнуты и готовы к скреплению с помощью соответствующих зажимов. Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.
| Длина (м) | Количество медных полос | Код | |
| 40 А | 60 А | ||
| 4 | 4 | 03.04244.90 | 03.04244.91 |
| 5 | 03.04245.90 | 03.04245.91 | |
| 2 | 4 | 03.04224.90 | 03.04224.91 |
| 5 | 03.04225.90 | 03.04225.91 | |
Компоненты токоподвода Atollo Cariboni
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ (Линия тип "С")
КОД: 03.04003.90
Предназначена для соединения двух секций изоляционных. Очень проста в использовании, не требуется применение винтов, снабжена двумя выступами, гарантирующими надежную фиксацию коробов.
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ ТОЧКИ ФИКСАЦИИ (Линия тип "С")
КОД: 03.04004.90
Она служит для соединения двух секций изоляционных коробов. Закрепляется на опорном кронштейне для обеспечения ровного подсоединения наращиваемых секций.

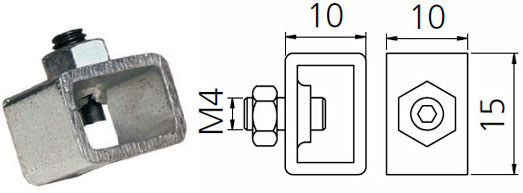

СТЫКОВОЧНЫЙ ЗАЖИМ (Линия тип "С")
КОД: 03.04015.90
Используется для соединения медной полосы в случае расширения существующих линий или для особо протяженных линий, где медная полоса не может быть установлена за одну операцию.
СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ КОРОБОВ (Линия тип "Р")
КОД: 03.04005.90
Предназначена для соединения двух секций изоляционных коробов в случае монтажа линий типа Р (с предварительно установленной медной полосой).

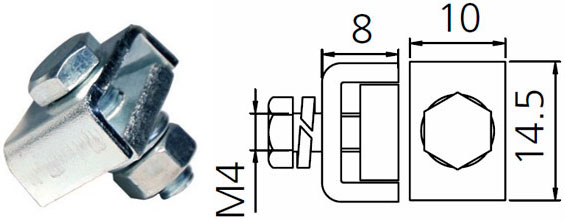

СТЫКОВОЧНЫЙ ЗАЖИМ (Линия тип "Р")
КОД: 03.04016.90
Используется для соединения частей медной полосы в случае монтажа линии типа Р (с предварительно установленной медной полосой). Он вставляется в медную полосу, предварительно подготовленную к сборке.

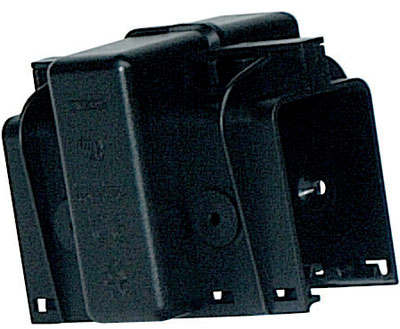

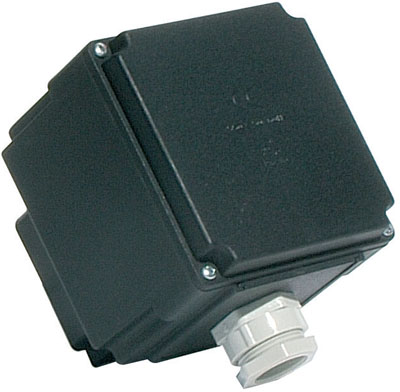

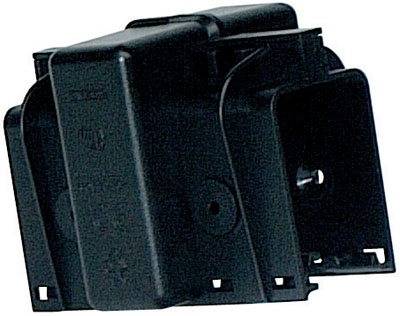

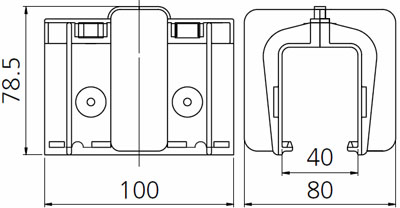

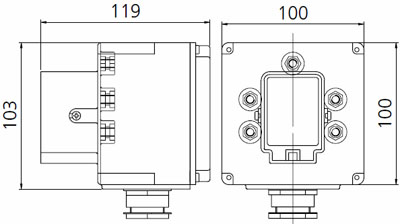

КОНЦЕВОЙ ТОКОПОДВОДЯЩИЙ КОРОБ (Линия тип "С")
КОД: 03.04007.90
Монтируется на конце линии. Снятие задней крышки обеспечивает легкую установку.

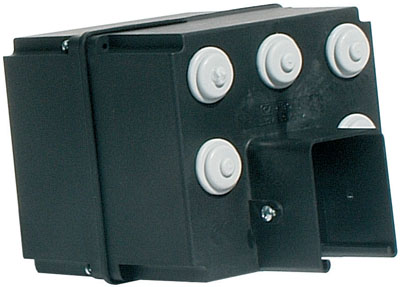

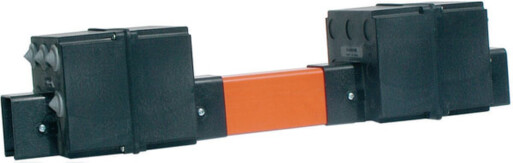

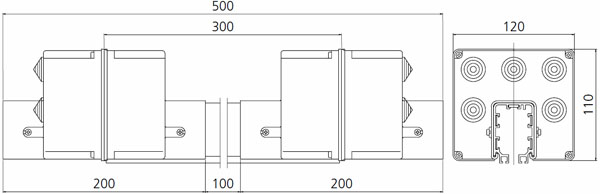

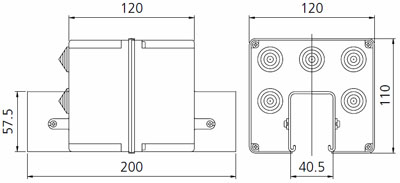

ЛИНЕЙНЫЙ ТОКОПОДВОДЯЩИЙ КОРОБ (Линия тип "С/Р")
КОД: 03.04006.90
Может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.

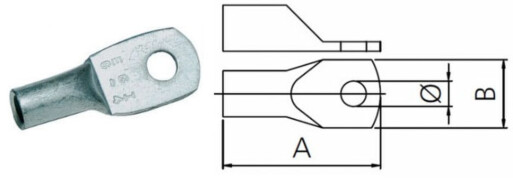

КОНЦЕВАЯ КЛЕММА ДЛЯ ПИТАЮЩЕГО КАБЕЛЯ (Линия тип "С/Р")
КОД: 8.14.00.0037-8.14.00.0038
Вставляемая в стыковочный зажим, она соединяет кабель (максимальное сечение 10 мм2) с медной полосой внутри линейного короба питающей линии.
| Код | Амперная нагрузка | Размеры (мм) | Максимальная площадь сечения кабеля (мм2) | ||
| А | В | Ø | |||
8.14.00.0037 | 40 А | 23 | 10 | 4,25 | 6 |
8.14.00.0038 | 60 А | 26 | 10 | 4,25 | 10 |

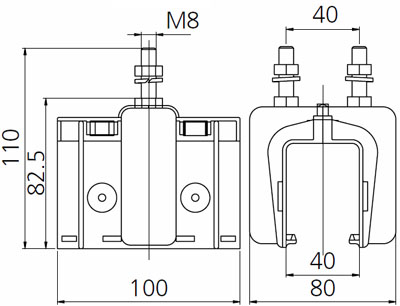

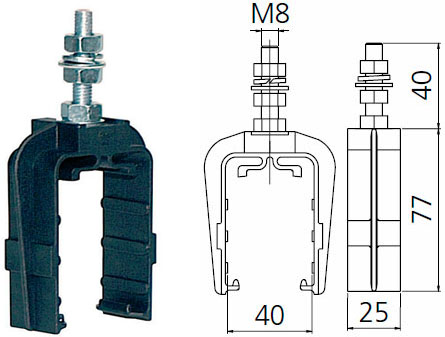

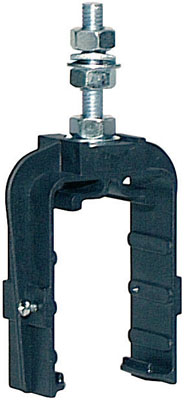

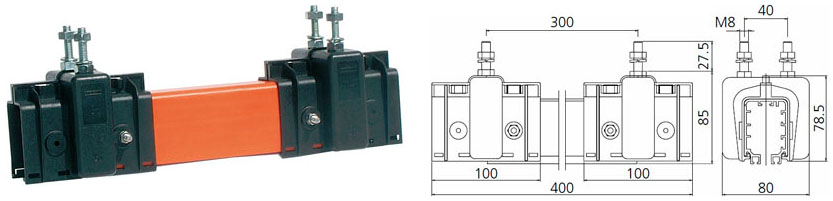

ПОДВЕСНОЙ КРОНШТЕЙН (Линия тип "С/Р")
КОД: 03.04008.90
Позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.

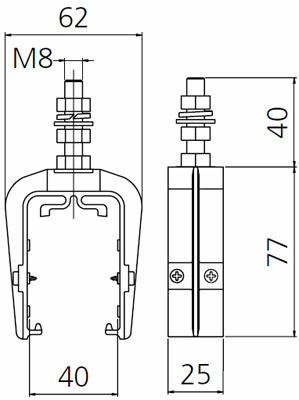

ПОДВЕСНОЙ КРОНШТЕЙН ДЛЯ ТОЧКИ ФИКСАЦИИ (Линия тип "С/Р")
КОД: 03.04009.90
Соединяется с коробом двумя боковыми шурупами и служит для создания фиксированной точки с целью обеспечения равномерного распределения расширения.

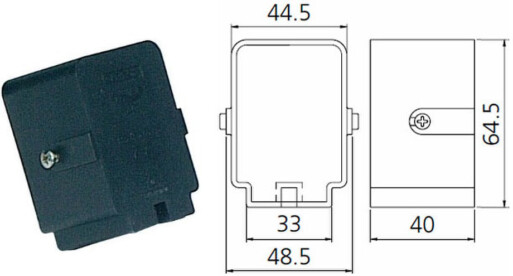

КОНЦЕВАЯ КРЫШКА (Линия тип "С/Р")
КОД: 03.04010.90
Служит для закрытия конца линии и крепится на изоляционном коробе.

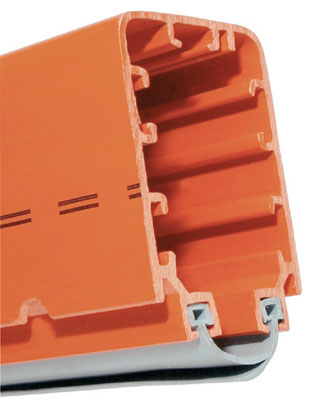

ЛЕГКАЯ ЗАКРЫВАЮЩАЯ ШТОРКА (Линия тип "С/Р")
КОД: 03.04011.91
Две гибкие уплотнительные полоски, вставляемые в боковые желоба короба обеспечивают дополнительную защиту контактной линии от IP 13 до IP 23.
СЕКЦИЯ КОНТРОЛЯ (Линия тип "С")
КОД: 03.04020.90
Состоит из съемной секции короба, что обеспечивает возможность проведения осмотра линии и при необходимости удаления и замены токосъемной каретки. Для монтажа должны быть предусмотрены два дополнительных опорных кронштейна.
ИЗОЛИРУЮЩАЯ СЕКЦИЯ (Линия тип "С/P")
КОД: 03.04013.90
Обеспечивает разделение подачи электроэнергии в линии на отдельные сектора с целью создания изолированных участков для монтажа и обслуживания.

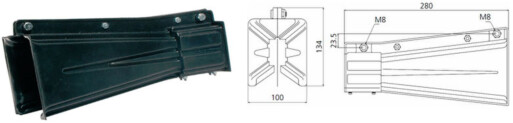

ВВОДНАЯ НАПРАВЛЯЮЩАЯ ДЛЯ ТОКОСЪЕМНОЙ КАРЕТКИ (Линия тип "С/P")
КОД: 03.04027.90
Служит для вставки токосъемной каретки в месте прерывания линии.
ВЫРАВНИВАЮЩИЕ ПЛАСТИНЫ (Линия тип "С/P")
КОД: 5.090301.08
Вставляемые в боковые желоба короба, они обеспечивают необходимую ровную поверхность в местах соединений секций и оптимизируют скольжение токосъемной каретки.
Токосъёмные каретки MINI ATOLLO

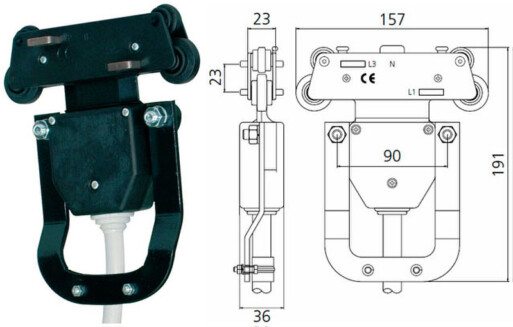

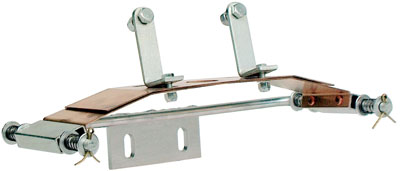

ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ НА 25 А (Линия тип "С/Р")
Корпус полностью изолированный и контактные башмаки изготовлены из металлографита. Поставляются с 5 метрами кабеля и держателем поводка (сам поводок - код 03.08026.90 - не включен). Внутри находится коробка выводов, до которой можно легко добраться в случае любых необходимых монтажных работ, без необходимости изъятия токосъемной каретки из изоляционного короба. В случае использования тока более, чем на 25 А, необходимо параллельное соединение двух и более токосъемных кареток или, как альтернатива, может быть использована токосъемная каретка на большую амперную нагрузку в соответствии с таблицей:
Код | Амперная нагрузка | Число контактных башмаков |
03.04018.94C | 25 А | 4 |
03.04018.95C | 25 А | 5 |

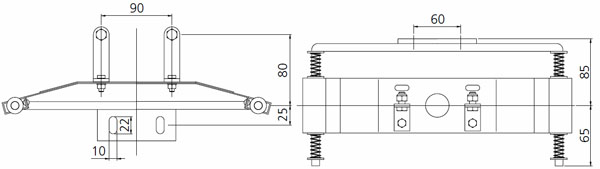

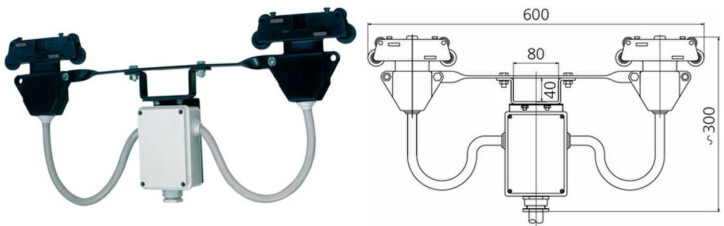

ДВОЙНАЯ ТОКОСЪЕМНАЯ КАРЕТКА С КОНТАКТНЫМИ БАШМАКАМИ В КОМПЛЕКТЕ С МЕХАНИЗМОМ СЦЕПЛЕНИЯ – НА 50 А (2х25 А)
(Линия тип "С/Р")
Состоит из двух токосъемных кареток по 25А, соединенных механизмом сцепления.
Код | Амперная нагрузка | Число контактных башмаков |
03.04021.94 | 2х25 А | 4 |
03.04021.95 | 2х25 А | 5 |

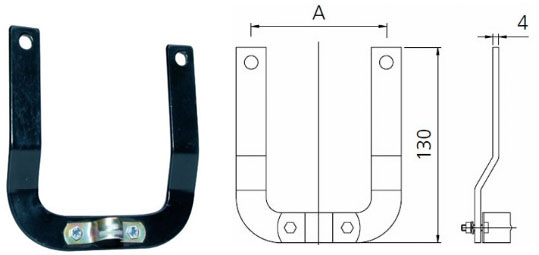

ДЕРЖАТЕЛЬ ПОВОДКА (Линия тип "С/Р")
Крепится к токосъемной каретке и обеспечивает ее соединение с поводком.
Код токосъемной каретки | "А" | Код |
03.04018.94C - 95C | 90 мм | 03.04019.90 |

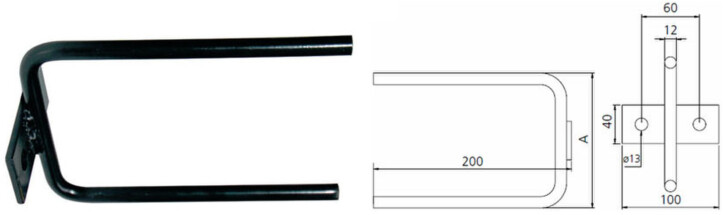

ПОВОДОК (Линия тип "С/Р")
Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.
Код токосъемной каретки | "А" | Код |
03.04018.94C - 95C | 140 мм | 03.08026.90 |
03.04021.94C - 95C | 70 мм | 03.08028.90 |
ПОДВЕСНОЙ МЕХАНИЗМ ТОКОСЪЕМНОЙ КАРЕТКИ ДЛЯ ВВОДНОЙ НАПРАВЛЯЮЩЕЙ (Линия тип "С/Р")
КОД: 03.04028.90
Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью вводной направляющей – код 03.04027.90.
