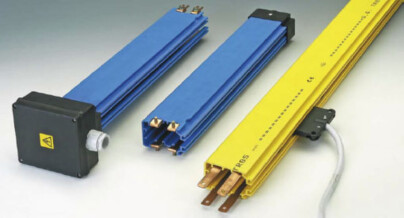

Троллейный шинопровод Giovenzana TR60 (синяя, с установленной медной жилой)

Троллейный шинопровод Giovenzana серии TR60 с установленной медной жилой на 40 и 60А - это современная и надежная система подвода тока на различное оборудование (краны, мостовые краны, ленточные и цепные конвееры и т.д).

Система отвечает требованиям международных стандартов, что гарантирует ее безопасность для оператора, удобство монтажа и надежность.

Проводники уже помещены в корпус из ПВХ.

Всемирное использование: соответствует всем основным международным стандартам
Безопасность: проводники защищены и изолированы корпусом шинопровода.
Материалы высшего качества: самозатухающие и сверхпрочные.
Простой и Быстрый монтаж: для крепления большинства деталей нужно просто “щелкнуть” (НЕ требуются инструменты).
Мобильность: внутренняя и наружная установка, все компоненты устойчивы к разностям температур.
Возможность расширения: множество возможностей расширения и персонализации линии.

Элементы троллейных шинопроводов Giovenzana серии TR60

ID	Название	Функция
1	Шинопровод	корпус из ПВХ

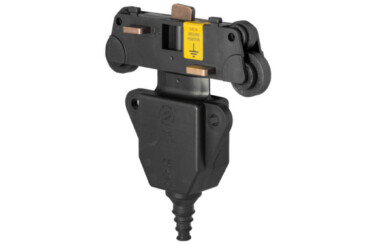

2	Токосъемник	передает электроэнергию с проводника на нагрузку
3	Подвод питания	соединяет блок питания с проводниками
4	Соединительная муфта / Муфта для точки фиксации	соединяет секции шинопровода/ создает зафиксированную точку
5	Заглушка	закрывает и защищает конец линии шинопровода
6	Линейный подвод питания	предотвращает падение напряжения
7	Подвесная скоба	подвешивает шинопровод на опорные кронштейны
8	Медная шина	передает электроэнергию от блока питания на токосъемник

Троллейный шинопровод TR60, 70А-60А (с медной жилой на протяжку, старое исполнение)

Изолирующий короб шинопровода

Код: TR60404C

Короб для линий 40А с установленной медной жилой TR60404C - 4 проводника, выполнен из ПВХ. Стандартная длина составляет 4 метра.

Проводник 10х1 - 10 мм2 входит в код шинопровода.

Код: TR60604C

Короб для линий 60А с установленной медной жилой TR60604C - 5 проводников, выполнен из ПВХ. Стандартная длина составляет 4 метра.

Проводник 10х1,5 - 15 мм2 входит в код шинопровода.

Код: TR60405C

Короб для линий 40А с установленной медной жилой TR60405C - 4 проводника, выполнен из ПВХ. Стандартная длина составляет 4 метра.

Проводник 10х1 - 10 мм2 входит в код шинопровода.

Код: TR60605C

Короб для линий 60А с установленной медной жилой TR60605C - 5 проводников, выполнен из ПВХ. Стандартная длина составляет 4 метра.

Проводник 10х1,5 - 15 мм2 входит в код шинопровода.

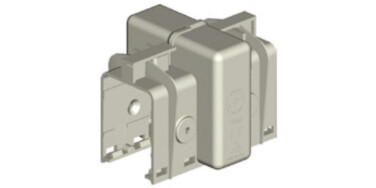

Соединительная муфта

Код: TR6001

Соединительная муфта, выполненная из пластика, предназначена для соединения двух секций изоляционных коробов.

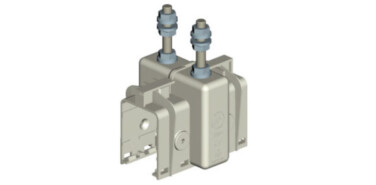

Муфта для точки фиксации

Код: TR6014

Муфта для точки фиксации служит для соединения двух секций изоляционных коробов и закрепляется на опорном кронштейне для обеспечения правильного подсоединения наращиваемых секций. Фиксирует линию для контроля теплового расширения.

По одному на линию.

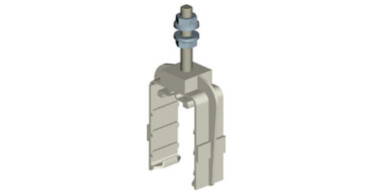

Подвесная скоба из пластика

Код: TR6002

Подвесная скоба из пластика для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.

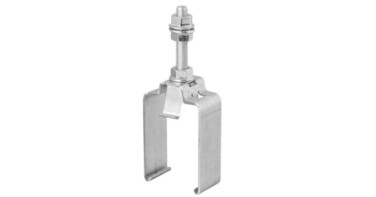

Стальная подвесная скоба

Код: TR6020

Стальная подвесная скоба для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.

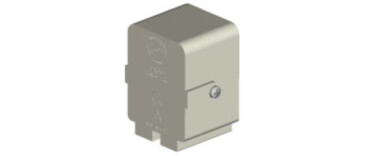

Заглушка

Код: TR6006
