Kабельные тележки (сталь) для профиля R400 для круглых кабелей и/или трубопроводов

Данные стальные кабельные тележки для профиля R400 имеют техническое исполнение, что и вышеприведенные тележки, гарантирующее длительный срок их эксплуатации. Предназначены для режима работы с большими нагрузками, как внутри, так и снаружи помещения, при высоких температурах. Представлены в различных модификациях, отличающихся количеством и размерами передвигающихся кабелей/трубопроводов. Поворотные держатели кабеля предотвращают скручивание и запутывание кабелей/трубопроводов.

Число держателей кабеля на вагонетку различное. Стандартное количество держателей различается от 1 до 3. Возможна поставка держателей других размеров или с бóльшим количеством (по запросу клиента).

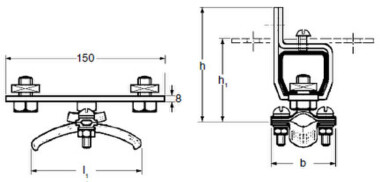

Концевой зажим AR400

Материал : оцинкованная сталь, обработанная дихроматом

Bес кабеля : Макс. 50 кг.

Температура : Мин: -15°C, Макс: +180°C

Обхват зажима (мм) ∅	h	h1	l1	b	a	Вес (кг)
8-15	114	79	70	40	32	0,33
16-24	119	84	98	50	45	0,38
25-32	125	90	142	82	68	0,53
33-43	135	100	175	108	70	1,0
44-60	145	110	245	128	90	1,8

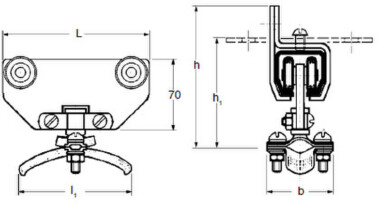

Кабельная тележка KR400

Материал : оцинкованная сталь, обработанная дихроматом

Bес кабеля : Макс. 50 кг.

Cкорость движения : Макс. 180 м/мин.

Температура : Мин: -15°C, Макс: +180°C

Обхват зажима (мм) ∅	h	h1	l1	L	b	a	Вес (кг)
8-15	140	104	70	100	40	32	0,7
16-24	142	106	98	100	50	45	0,75
25-32	148	112	142	150	82	68	1
33-43	158	122	175	150	108	70	1,6
44-60	164	128	245	150	128	90	2,5

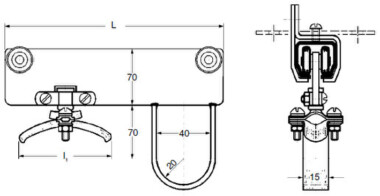

Буксирная кабельная каретка MR400

Материал : оцинкованная сталь, обработанная дихроматом

Bес кабеля : Макс. 50 кг.

Cкорость движения : Макс. 180 м/мин.

Температура : Мин: -15°C, Макс: +180°C

Обхват зажима (мм) ∅	h	h1	l1	L	b	a	Вес (кг)
8-15	116	90	70	225	40	32	1,25
16-24	121	95	98	225	50	45	1,35
25-32	123	97	142	225	82	68	1,45
33-43	130	106	175	310	108	70	2,4
44-60	164	128	245	310	128	90	3,3
