Троллейный токоподвод ALINOX HP 400-550 A

Перейти в раздел

каталоги и инструкции

Троллейный токоподвод ALINOX HP 400-550 A

Изготовлен из алюминия и нержавеющей стали и покрыт изоляционным кожухом. Токоподводящие рельсы поставляются длиной 4 м и их внешние размеры одинаковы для комплектов на 400 А и 550 А.

Преимущества троллейного токоподвода ALINOX

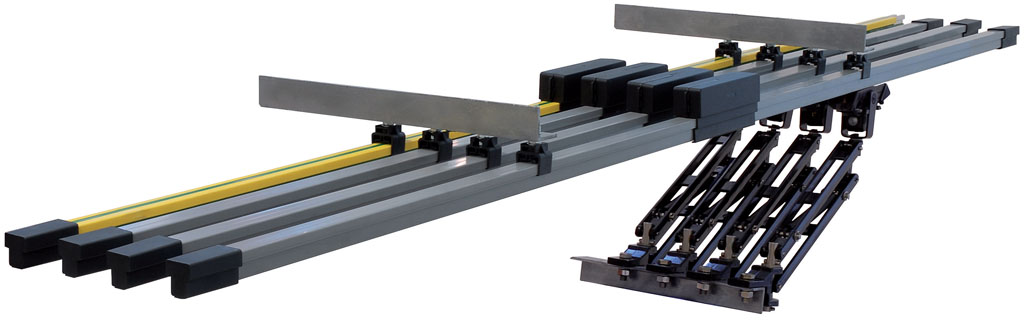

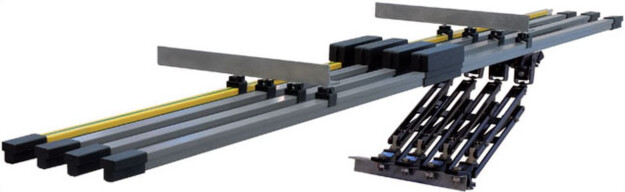

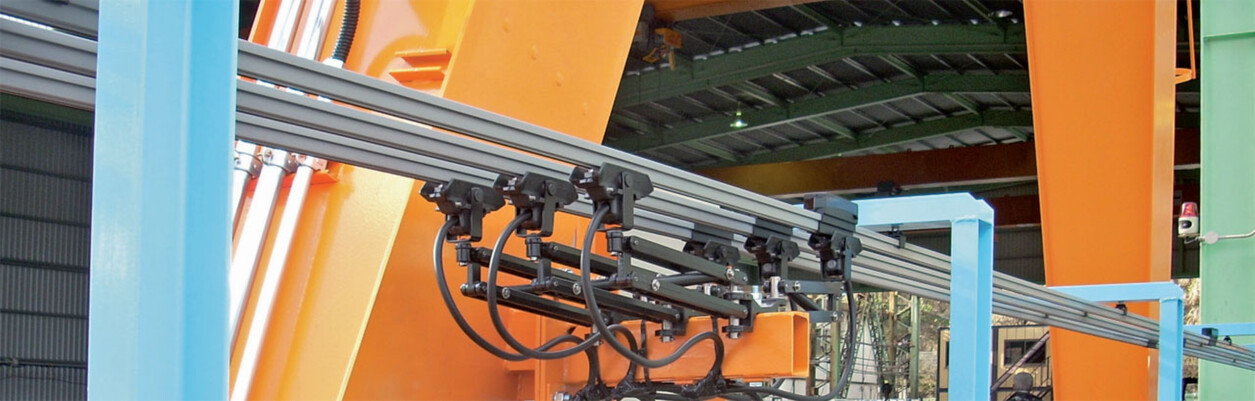

Изолированная токоподводящая рельсовая система CARIBONI ALINOX представляет собой наиболее подходящее решение для электропитания кранов, тельферов и ряда прочих мобильных механизмов с постоянно действующей нагрузкой до 1300А. Система ALINOX разработана и произведена с учетом необходимости обеспечения максимальных гарантий от случайного контакта, в соответствии со стандартом EN 60529. Проводник изготовлен из алюминия и нержавеющей стали.

Основные характеристики системы ALINOX:

• высокий уровень прочности и надежности;

• быстрая и легкая установка, в том числе благодаря самофокусирующейся системе соединения подвесного кронштейна и соединительной муфты;

• минимальная площадь размещения;

• низкие эксплуатационные расходы;

• гибкость в применении: подходит как для внутренней, так и наружной установки;

• все компоненты произведены из антикоррозионных материалов;

• выскоконкурентная цена по сравнению с традиционными медными токоподводами.

Технические характеристики

Предельно допустимая температура для стандартного изолирующего кожуха из ПВХ (суммирование температуры окружающей среды и рабочей температуры системы) от-30° C до +85° C

Предельно допустимая температура для изолирующего кожуха из высокотемпературного материала НОРИЛ (суммирование температуры окружающей среды и рабочей температуры системы) для линий 900 А, 110 А и 1300 А от -30° C до+145° C

Степень защиты IP23 согласно стандарту EN 60529:

Максимальная скорость движения 200 м/мин

Сопротивление изоляционных материалов аномально высокой температуре по CEI EN 60439-2 Удовлетворительное

Сопротивление распространению огня по CEI EN 60439-2 Удовлетворительное

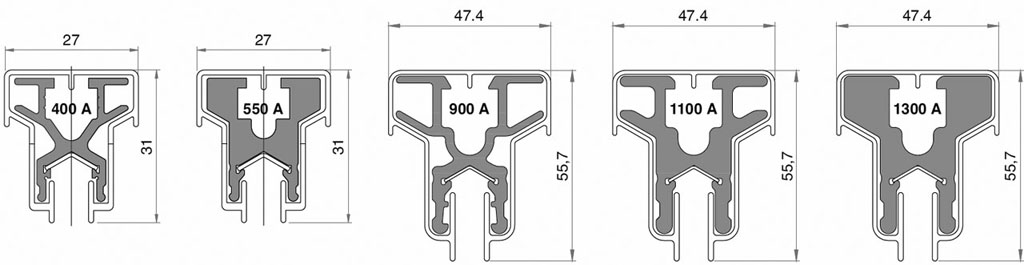

Номиналь-ная нагрузка при 25⁰ С	Нагрузка при DC 50% 25⁰ С	Секция		Длина секции рельса мм	Макс. опорная база мм	Мин. дистанция между рельсами мм	Макс. рабочее напряжение В	Сопротивление при 25⁰ С *Ω/m10⁻⁴**	Реактивное сопротивление *Ω/m10⁻⁴**
Номиналь-ная нагрузка при 25⁰ С	Нагрузка при DC 50% 25⁰ С	Алюминий мм²	Нержавеющая сталь мм²	Длина секции рельса мм	Макс. опорная база мм	Мин. дистанция между рельсами мм	Макс. рабочее напряжение В	Сопротивление при 25⁰ С *Ω/m10⁻⁴**	50Гц 25⁰ С	60Гц 25⁰ С
400 А	550 А	137	10	4000	2000	70	600	2,35	2,77	2,95
550 А	750 А	231	10	4000	2000	70	600	1,40	1,97	2,14
900 А	1200 А	441	13	6000	3000	120	600	0,73	1,58	1,78
1100 А	1500 А	618	13	6000	3000	120	600	0,52	1,47	1,68
1300 А	1800 А	780	13	6000	3000	120	600	0,41	1,41	1,63

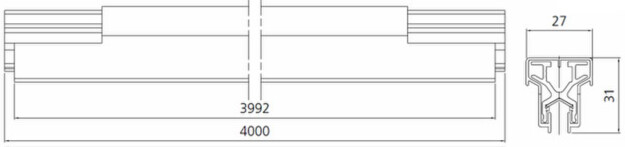

Изолированный токоподводящий рельс

Код	Нагрузка (А)	Длина (м)	Цвет	Вес (кг/шт)
03.09603.90	400	4	серый	0,625
03.09602.90	550	4	серый	0,860
03.09603.90T	400	4	желтый/зеленый	0,625

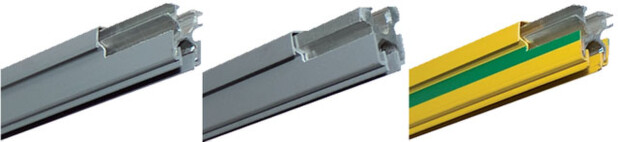

Изолированный токоподводящий рельс Alinox

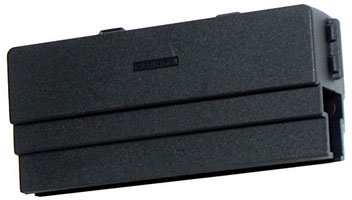

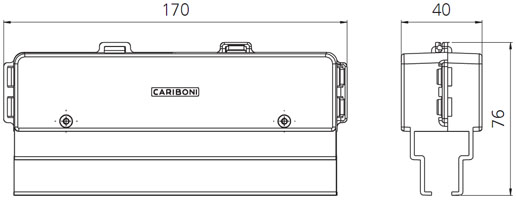

Стыковочная муфта 400-550А

Код: 03.09605.90

Вес: 0,22 кг

Стыковочная муфта 400-550А состоит из изолирующего корпуса и алюминиевого соединительного хомута, с помощью чего осуществляется функция электрического и механического соединения двух соседних токоподводящих рельсов. Болты и гайки изготовлены из нержавеющей стали.

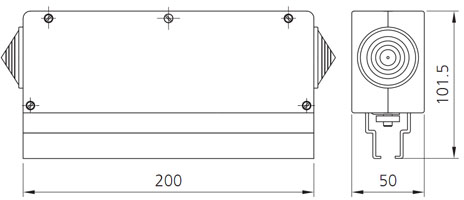

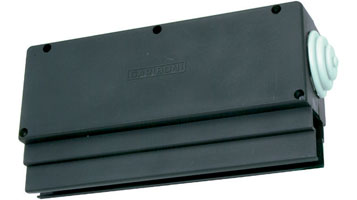

Питающая муфта 400-550А

Код: 03.09610.90

Вес: 0,425 кг

Питающая муфта 400-550А состоит из изолирующего корпуса и алюминиевого соединительного хомута, с помощью чего осуществляется функция электрического и механического соединения двух соседних токоподводящих рельсов. Болты и гайки изготовлены из нержавеющей стали.

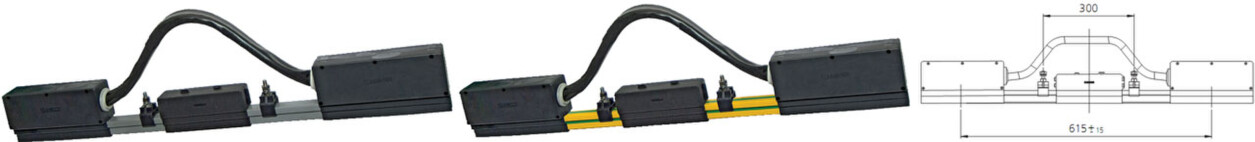

Секция расширения 400-550 А

Секция расширения используется в случае значительных температурных колебаний и в обязательном порядке в системах свыше 150 м длины. Она применяется для компенсирования линейного расширения токоподводящей линии, для недопущения возможных деформаций. Секция состоит из двух скользящих рельсовых отрезков, поддерживаемых двумя подвесными кронштейнами и двух питающих муфт, соединенных гибким электрическим кабелем.

Код	Нагрузка (А)	Длина (м)	Цвет	Вес (кг/шт)
03.09620.90	400-550	0,615	серый	2,675
03.09620.90T	400-550	0,615	желтый/зеленый	2,675

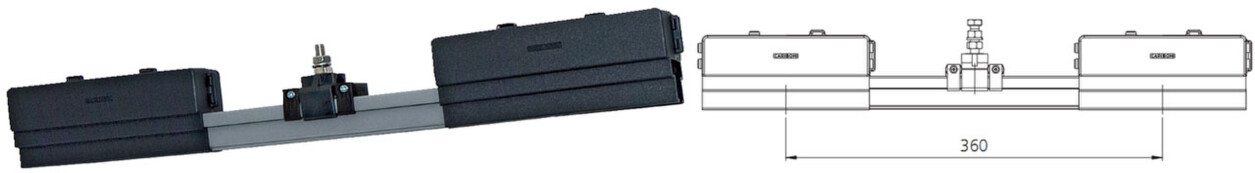

Изолирующая секция 400-550А

Она используется для разделения подачи электроэнергии в линии на отдельные сектора с целью создания изолированных участков для монтажа или сигнализации. Изолирующую секцию нельзя устанавливать на токоподводящий рельс

«земля». Изолирующая секция поставляется с двумя стыковочными муфтами и кронштейном.

Код	Нагрузка (А)	Длина (м)	Цвет	Вес (кг/шт)
03.09630.90	400-550	0,360	серый	0,500

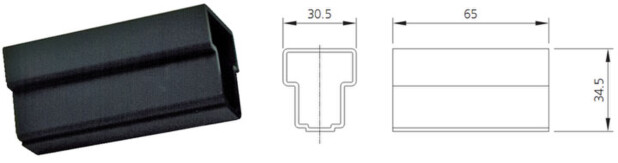

Изолирующая торцевая крышка

Используется для изоляции крайней точки токоподводящей линии.

Код	Нагрузка (А)	Цвет	Вес (кг/шт)
7.21.00.0629	400-550	черный	0,005

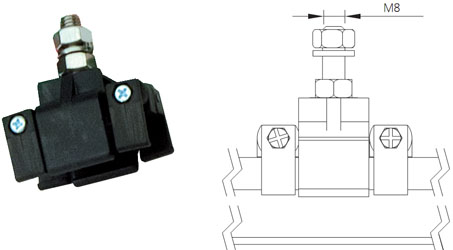

Подвесной кронштейн для точки фиксации

Подвесной кронштейн для точки фиксации изготовляется из изоляционного материала и служит для обеспечения равномерного распределения расширения рельс. Состоит из пары зажимов, охватывающих подвеску.

Код	Материал	Цвет	Вес (кг/шт)
03.09625.90	Нержавеющая сталь	черный	0,06

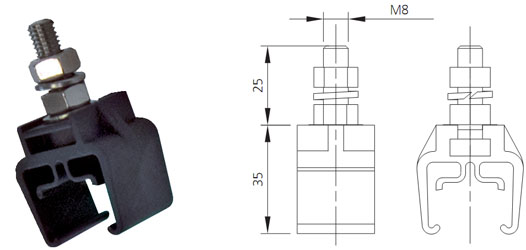

Подвесной кронштейн

Используется для удержания токоподводящих рельсов и в то же время обеспечения их скольжения вследствие термического расширения. Изготавливаются из изоляционного материала и легко устанавливаются “щелчком” на токоподводящих

рельсах при максимальной дистанции 2 м друг от друга.

Код	Материал	Цвет	Вес (кг/шт)
03.09526.91N	Нержавеющая сталь	черный	0,05

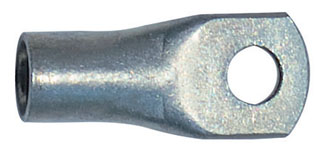

Клемма для питающего кабеля

Используется для соединения питающего кабеля с питающими муфтами.

Код	Нагрузка (А)	Макс. диаметр кабеля мм²	Вес (кг/шт)
8.14.00.0023	400	95	0,04
8.14.00.0024	550	120	0,07

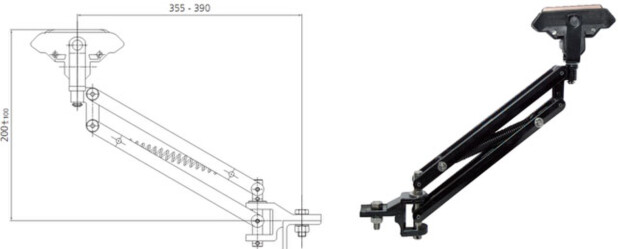

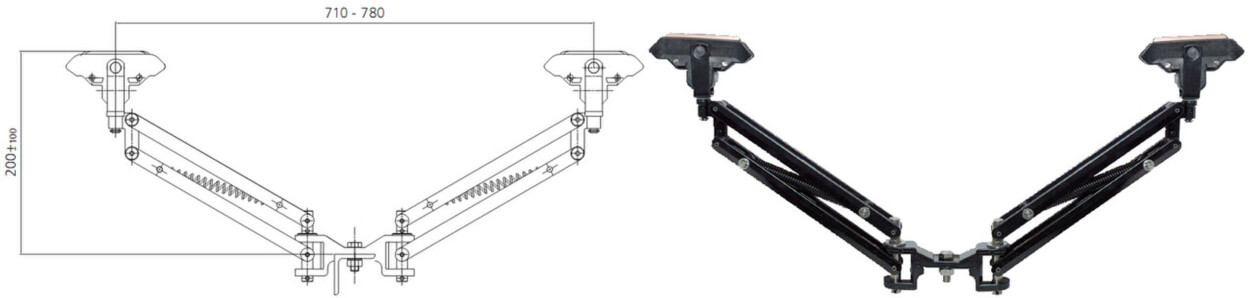

Токосъёмники ALINOX HP 400-550 A

Токосъемник существует в двух вариантах: одинарный или двойной; он имеет гибкую конструкцию из-за необходимости компенсировать возможное смещение при движении мобильного механизма, гарантируя оптимальный контакт с рельсом.

Контактный башмак изготовлен из медного сплава, защищен изоляционным покрытием и может быть легко заменен. Максимальное сечение выводимого кабеля 55 мм². Рекомендуемое сечение - 35 мм² . Уголок для крепления: 60х60 мм.

КОД	Тип	Нагрузка	Вес (кг/шт)
03.09640.90	одинарный	125 A	1,7
03.09641.90	двойной	250 A	3,340

Примечание: Для токосъемников, двигающихся с малой скоростью или стоящих, максимальный ампераж должен быть 50% от указанного значения или же рабочий цикл токосъемника должен составлять 50% (продолжительность цикла 5 минут).

Запасные части для токоподвода ALINOX HP 400-550

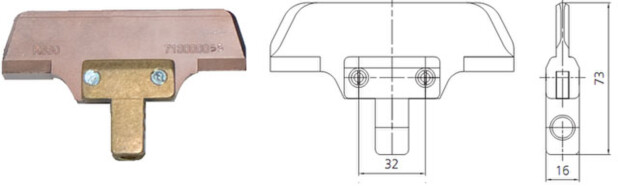

Контактный башмак

Код: 03.09650.90 Вес: 0,26 кг/шт

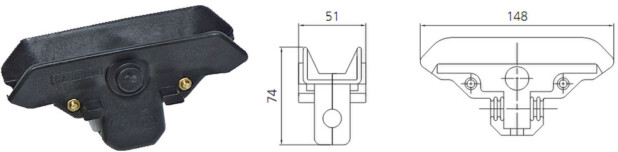

Изолированный держатель башмака

Код: 03.09262.91N Вес: 0,16 кг/шт

Натяжная пружина

Код: 7.14.00.0107.P Вес: 0,15 кг/шт
