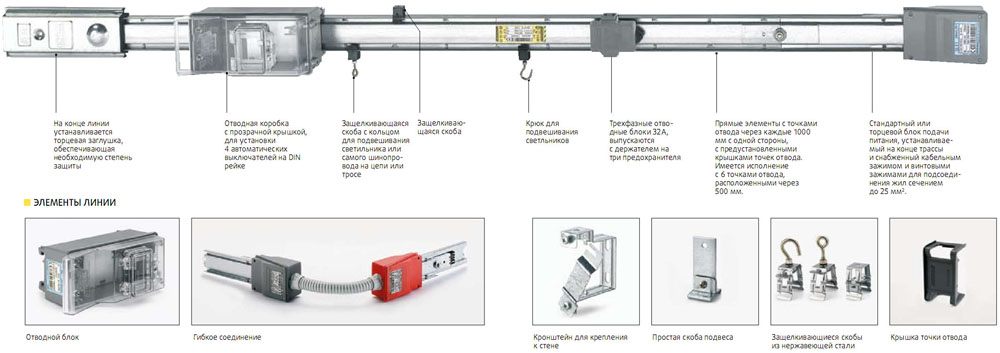

Шинопровод Zucchini низкой мощности серии SL на токи от 40 до 63 А

Шинопроводы Zucchini серии SL предназначены для запитывания однофазного и трехфазного оборудования небольшой мощности: промышленных холодильных установок, станков, ручного инструмента и т.д.

Преимущества шинопровода Zucchini SL

• простота, быстрота и гибкость проектирования и монтажа линий питания

• компактные размеры

• жесткая и стойкая к воздействию окружающей среды конструкция

• отводные блоки с возможностью установки модульного автоматического выключателя Legrand серии DX

• соответствие стандартам МЭК 60439-1 и 60439-2

• передача номинального тока возможна при температуре в помещении 40°C, что выше требований стандарта (35°C).

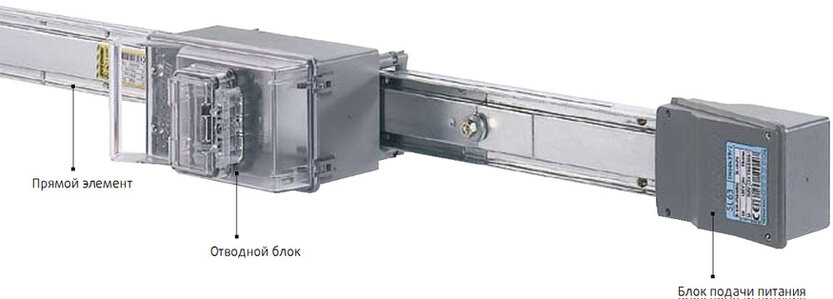

Шинопровод Zucchini низкой мощности серии SL на токи от 40 до 63 А

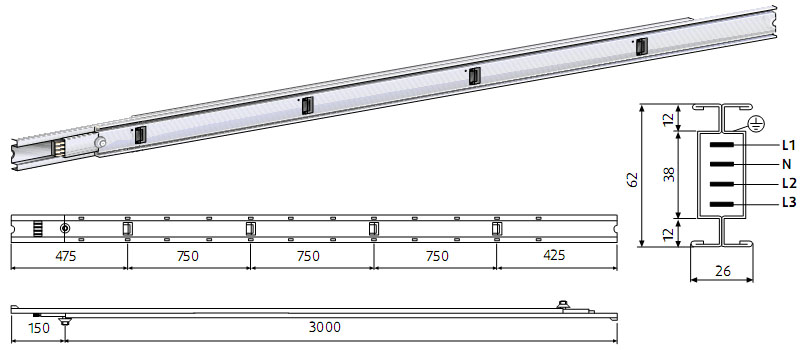

ПРЯМЫЕ ЭЛЕМЕНТЫ

Прямые элементы шинопроводов SL обладают следующими особенностями:

• Кожух двутавровой конструкции выполнен из стали, оцинкованной горячим способом (по методу Сендзимира), и служит проводником защитного заземления (РЕ).

• Толщина стенок кожуха: 0,8 мм.

• Сечение кожуха: 26 х 62 мм.

• Количество проводников: четыре проводника из меди чистотой не менее 99,9 %, сечением 9,5 мм2 для номинального тока 40 A и 12,3 мм2 для номинального тока 63 A.

• Изолирующие разделительные перегородки между проводниками выполнены из самозатухающей пластмассы (класс огнестойкости V0 согласно UL94), успешно выдерживающими испытание раскаленной нитью в соответствии с МЭК 60695-2-10.

• Точки отвода (IP40/IP55) для установки отводных блоков и коробок распложены через 0,75 м (4 точки на 3 м).

Электрическое и механическое соединение легко и быстро выполняется за одну операцию. Степень

защиты линии SL повышается с IP40 до IP55 путем установки крышек на точки отвода и места соединений элементов. Электрическая целостность проводника защитного заземления при соединении

прямых элементов обеспечивается автоматически.

Огнестойкость шинопровода в сборе соответствует требованиям стандарта МЭК 60332-3. Также выпускаются прямые элементы с 6 и 10 точками отвода. Данные исполнения характеризуются высокой плотностью точек отвода.

БЛОКИ ПОДАЧИ ПИТАНИЯ

Блоки подачи питания монтируются так же, как прямые элементы. К зажимам блоков подачи питания можно подсоединять гибкие медные жилы сечением до 25 мм2. Блоки оборудованы кабельным зажимом, препятствующим выдергиванию кабеля. Отверстие для ввода кабеля расположено в задней части блока.

Блок подачи питания

ТОРЦЕВАЯ ЗАГЛУШКА

Обеспечивает степень защиты IP55 для конца линии питания.

Торцевая заглушка

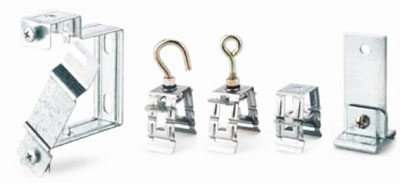

ЭЛЕМЕНТЫ КРЕПЛЕНИЯ

Предлагаются разнообразные приспособления для прикрепления шинопровода к конструкциям здания (непосредственно, с помощью цепей или тросов).

Элементы для прикрепления шинопровода к строительным конструкциям и для фиксации светильников на шинопроводе.

К элементам крепления относятся:

• Защелкивающаяся скоба, использование которой значительно ускоряет монтаж. Скоба может использоваться для подвешивания шинопровода к потолку, а также для прикрепления люминисцентных ламп, отводных блоков и т.д.

к самому шинопроводу.

• Защелкивающаяся скоба с крюком или кольцом для подвешивания ламп к шинопроводу.

• Простая скоба подвеса, используемая с потолочным подвесом. Позволяет подвешивать шинопровод на расстоянии до 25 см от потолка.

• Кронштейн для крепления к стене. Позволяет установить шинопровод на стене здания. Кронштейны крепятся к стене через определенное расстояние, позволяющее устанавливать все необходимые компоненты.

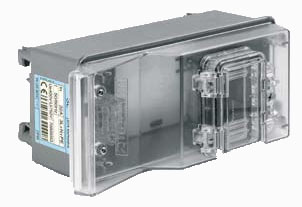

Отводные блоки шинопровода Zucchini

Предназначены для подключения одно- и трехфазных нагрузок небольшой мощности:

• Блоки извлекаются и устанавливаются без отключения питания всей линии.

• Контакт защитного заземления (РЕ) замыкается первым при установке блока в точку отвода, и размыкается последним при его снятии.

• Все пластмассовые детали успешно выдержали испытание спиралью накаливания в соответствии с МЭК 60695-2-10, и имеют класс огнестойкости V1 согласно UL94.

• Степень защиты IP55 согласно стандарту МЭК 60529 обеспечивается без использования дополнительных элементов.

• Трехфазные отводные блоки 32 А выпускаются в исполнении с держателями предохранителей 10,3 x 38 мм, и без них.

В отводных коробках могут устанавливаться на DIN рейке модульные автоматические выключатели серии DX производства Legrand, обеспечивающие защиту отводов. Выпускаются следующие коробки:

a) Пустые коробки на 32 А с прозрачной крышкой, сблокированной с выключателем: при открывании крышки напряжение снимается со всех доступных для прикосновения металлических деталей.

б) Отводная коробка 32 А с возможностью установки до 4 модулей DIN (например, модульных выключателей DX производства Legrand).

Отводной блок

Элементы трассы и дополнительные принадлежности

Компания Zucchini поставляет различные элементы, позволяющие удовлетворить любые требования

по монтажу шинопроводов:

a) Гибкое соединение: позволяет изменять направление трассы и обходить препятствия на её пути.

Основные особенности:

• способ соединения, как у прямых элементов

• выполнение электрического и механического соединения за одну операцию

• начальная степень защиты IP40 (повышается до IP55 при установке крышек на точки отвода и места соединений элементов)

• специальный соединительный винт, при затяжке которого обеспечивается электрическая целостность проводника защитного заземления, состоящего из кожуха шинопровода.

б) Кабельный короб с крышкой, устанавливается над или под шинопроводом и используется для прокладки кабелей вспомогательных цепей. Крепится к шинопроводу с помощью специальных подставок и скоб.

Тип	Каталожный номер	Длина, м	Номинальный ток, А	Количество отводов	Масса, кг
SL 40	70400101	3	40	4	6.2
SL 40	70400111	3	40	6	6.8
SL 40	70400112	3	40	10	7.3
SL 40	70400102	1,5	63	2	3.85
SL 63	70600101	3	63	4	6.5
SL 63	70600111	3	63	6	6.9
SL 63	70600112	3	63	10	7.4
SL 63	70600102	1,5	63	2	3.85

КРЫШКА ТОЧКИ ОТВОДА IP 55

Устанавливается на неиспользуемый отвод. Код для заказа: 71002062 Масса: 0,474 кг

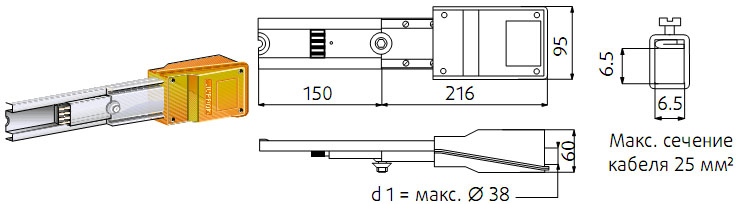

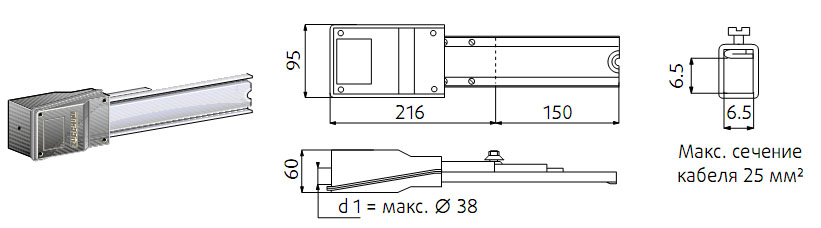

СТАНДАРТНЫЙ БЛОК ПОДАЧИ ПИТАНИЯ

Код для заказа: 70601061 Масса: 0,75 кг IP 55

СТАНДАРТНЫЙ БЛОК ПОДАЧИ ПИТАНИЯ

Код для заказа: 70601062 Масса: 0,826 кг IP 55

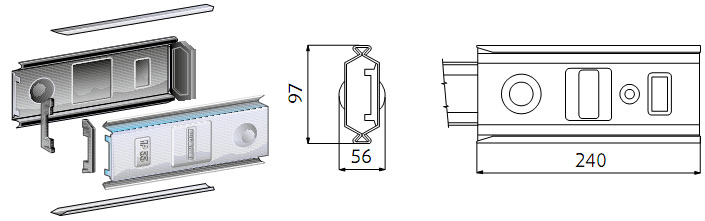

ТОРЦЕВАЯ ЗАГЛУШКА IP55

Обеспечивает степень защиты IP55 на конце линии. Используется вместе со стандартными и торцевыми блоками подачи питания.

Код для заказа: 71001351 Масса: 0,57 кг

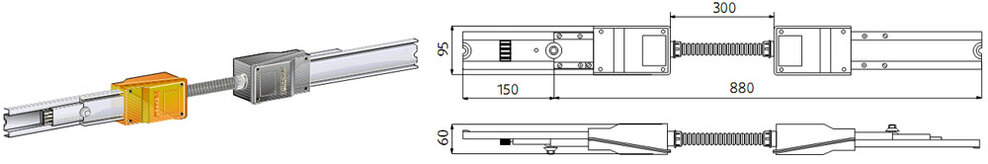

ГИБКОЕ СОЕДИНЕНИЕ

Используется для изменения направления трассы.

Код для заказа: 70601261 Масса: 1.9 кг

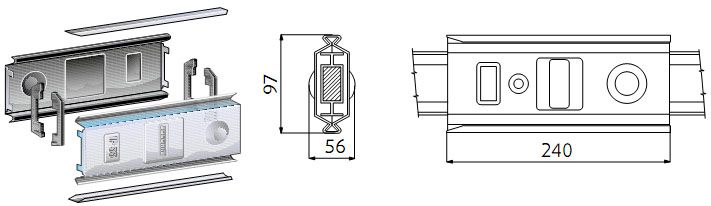

КРЫШКА СОЕДИНЕНИЯ IP55

При установке на место соединения повышает степень защиты линии с IP40 до IP55.

Код для заказа: 71002051 Масса: 0.474 кг

Отводные блоки и коробки

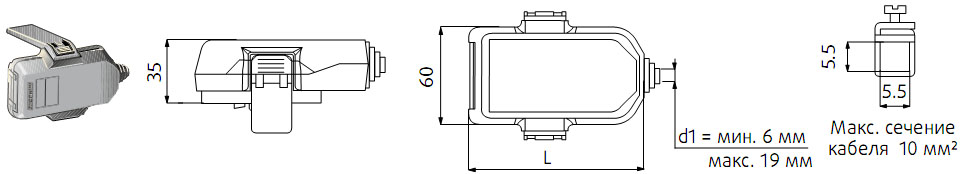

ОТВОДНЫЕ БЛОКИ 32 А 3Ф+Н

Тип	Каталожный номер	Номинальный ток, А	Держатель предохранителя	Длина, мм	Масса, кг
IP 55	70605051	32	-	80	0,07
IP 55	70605052	32	⌀ 10.3x38	105	0,1

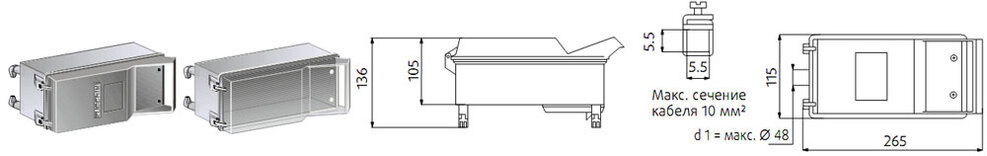

ПУСТЫЕ ОТВОДНЫЕ КОРОБКИ 32 А 3Ф+Н

Тип	Каталожный номер	Особенности	Масса, кг
IP 55	70605054	Серая крышка	0,7
IP 55	70605055	Прозрачная крышка	0,7

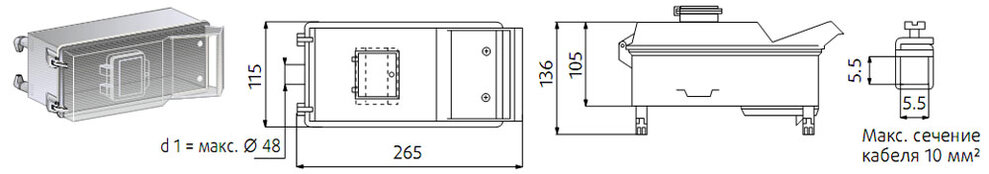

ОТВОДНАЯ КОРОБКА 32 А С ПРОЗРАЧНОЙ КРЫШКОЙ И ДВЕРЦЕЙ

Код для заказа: 70605053 Масса: 0,8 кг IP 55

Элементы крепления

ЗАЩЕЛКИВАЮЩАЯСЯ СКОБА (макс . 15 кг)

Тип: Полированная сталь Код для заказа: 71003003 Масса: 0,021

Тип: Нержавеющая сталь Код для заказа: 71203701 Масса: 0,021

ЗАЩЕЛКИВАЮЩАЯСЯ СКОБА С КРЮКОМ ПОДВЕСА (макс . 15 кг)

Тип: Полированная сталь Код для заказа: 71005002 Масса: 0,025

Тип: Нержавеющая сталь Код для заказа: 71203702 Масса: 0,025

ЗАЩЕЛКИВАЮЩАЯСЯ СКОБА С КОЛЬЦОМ ПОДВЕСА (макс . 15 кг)

Тип: Полированная сталь Код для заказа: 71005015 Масса: 0,025

Тип: Нержавеющая сталь Код для заказа: 71203703 Масса: 0,025

ПРОСТАЯ СКОБА ПОДВЕСА (макс . 15 кг)

Код для заказа: 71003001 Масса: 0,033

КРОНШТЕЙН ДЛЯ КРЕПЛЕНИЯ К СТЕНЕ

Служит для крепления прямых элементов HLd к стене. Чтобы установить отводной блок на внутренней стороне кожуха, шинопровод необходимо снять с кронштейна.

Код для заказа: 71003009 Масса: 0,09 кг

ПОТОЛОЧНЫЙ ПОДВЕС
