Компания KLM engineering
Производственная
компания ООО «КЛМ инжиниринг» российский производитель и поставщик
шинопроводов, кабеленесущих систем, электрической
распределительной и регулирующей аппаратуры, светотехнического оборудования для
коммерческих и промышленных объектов. Продукция марки KLM сертифицирована на
соответствие стандартам МЭК 60439-2, ГОСТ 6815-79.
Ассортимент шинопроводов KLM:

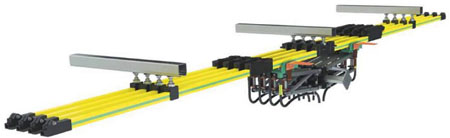

Троллейные шинопроводы серии KLM-T (10-400А)
Серия троллейных шинопроводов предназначена для электропитания подвижных устройств (рельсовые системы, кран-балки, тали, конвейеры, системы хранения) с номинальным током до 400 А и напряжением до 690/1000 В. Система шинопроводов имеет защиту от прикосновения пальцами
Номинальный ток (алюминий): 200, 320А / 260А,380А
Номинальный ток (медь): 250, 400А / 320,480А
Номинальный ток (нерж.сталь): 25А / 32А
Ном. напряжение: 690 (UL 660 В) – мин. 24 В / 1A (минимальная нагрузка)
Токосъемники: 80,100,160,200А
Скорость перемещения токосъемника: до 600 м/мин на прямолинейных сплошных участках
Температура: - 40 °C +55 °C (до +85 °C с изоляцией/ PPE + SB)
Материалы проводников: медь / алюминий / нержавеющая сталь
Длина секции: 4м
Количество проводников: 4-5-7

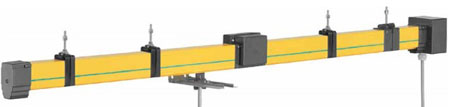

Степень защиты: IP23.Троллейный шинопровод серии KLM-T 0842 (10-140А)
Изолированные однополюсные шинопроводы KLM-T 0812 с закрытым профилем используются для питания козловых, мостовых и портальных кранов, технологического оборудования, аттракционов и транспортных пассажирских систем. Соединение системы: система PL (вставная), система JT (со стыковым зажимом), система AN (с угловым зажимом), система CS (с заправкой проводника).
Номинальный ток (с заправкой проводника (CS): 10,35,60,100А
Номинальный ток (вставная система PL): 35,60А
Номинальный ток (с закруткой): 35,60,100,140А
Номинальное напряжение: 35-690В
Скорость перемещения токосъемника: до 150 м/мин
Температура: - 30 °C +55 °C
Материалы проводников: медь / дата-металл
Длина секции: 4м
Количество проводников: 4-5-7
Степень защиты: IP23 (с уплотнителем IP24).

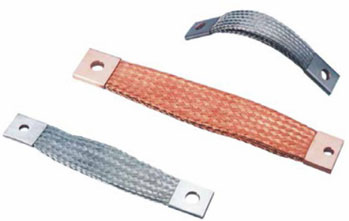

Гибкие шины KLM-С
Гибкие шины KLM-С на сильные токи используются для подвижного присоединения шинопровода и трансформатора. Благодаря тому, что шина гибкая, вибрации от трансформатора не передаются в шинопроводную линию. Кроме того, данные шины можно использовать для коммутации внутри распределительных устройств. Гибкая шина представляет собой плетенку, выполненную из проволоки толщиной 0,1-0,2мм, как медной, так и луженой, и опрессованную с двух сторон бесшовной гильзой. На контактных площадках возможно выполнить различные отверстия. Контактные площадки могут быть медными, лужеными или посеребренными.
KLM-C
Стандартные калибровки доступные для размера «B»:
8 - 10 - 12 - 15 - 17 - 20 - 22 - 25 - 30 - 32 - 35 – 38 - 40 - 43 - 45 - 47 - 48 - 50 - 55 - 56 -58 - 60 - 63 - 70 - 80 - 90 - 97 - 100 - 120 – 140 – 145 - 150 - 160 – 200 [мм].
