Троллейный токоподвод ALINOX HP 900-1300A
Перейти в раздел
каталоги и инструкции
Троллейный токоподвод ALINOX HP 900-1300A
Шинопровод ALINOX HP 900-1300A изготовлен из алюминия и нержавеющей стали и покрыт изоляционным кожухом. Токоподводящие рельсы поставляются длиной 4 м и их внешние размеры одинаковы для комплектов на 900 А, 1100 А и 1300 А.
Преимущества троллейного токоподвода ALINOX
Изолированная токоподводящая рельсовая система CARIBONI ALINOX представляет собой наиболее подходящее решение для электропитания кранов, тельферов и ряда прочих мобильных механизмов с постоянно действующей нагрузкой до 1300А. Система ALINOX разработана и произведена с учетом необходимости обеспечения максимальных гарантий от случайного контакта, в соответствии со стандартом EN 60529. Проводник изготовлен из алюминия и нержавеющей стали.
Основные характеристики системы ALINOX:
• высокий уровень прочности и надежности;
• быстрая и легкая установка, в том числе благодаря самофокусирующейся системе соединения подвесного кронштейна и соединительной муфты;
• минимальная площадь размещения;
• низкие эксплуатационные расходы;
• гибкость в применении: подходит как для внутренней, так и наружной установки;
• все компоненты произведены из антикоррозионных материалов;
• выскоконкурентная цена по сравнению с традиционными медными токоподводами.
Технические характеристики
Предельно допустимая температура для стандартного изолирующего кожуха из ПВХ (суммирование температуры окружающей среды и рабочей температуры системы) от-30° C до +85° C
Предельно допустимая температура для изолирующего кожуха из высокотемпературного материала НОРИЛ (суммирование температуры окружающей среды и рабочей температуры системы) для линий 900 А, 110 А и 1300 А от -30° C до+145° C
Степень защиты IP23 согласно стандарту EN 60529:
Максимальная скорость движения 200 м/мин
Сопротивление изоляционных материалов аномально высокой температуре по CEI EN 60439-2 Удовлетворительное
Сопротивление распространению огня по CEI EN 60439-2 Удовлетворительное
Номиналь-ная нагрузка при 25⁰ С | Нагрузка при DC 50% 25⁰ С | Секция | Длина секции рельса мм | Макс. опорная база мм | Мин. дистанция между рельсами мм | Макс. рабочее напряжение В | Сопротивление при 25⁰ С Ω/m*10⁻⁴ | Реактивное сопротивление Ω/m*10⁻⁴ | ||
| Алюминий мм² | Нержавеющая сталь мм² | 50Гц 25⁰ С | 60Гц 25⁰ С | |||||||
| 400 А | 550 А | 137 | 10 | 4000 | 2000 | 70 | 600 | 2,35 | 2,77 | 2,95 |
| 550 А | 750 А | 231 | 10 | 4000 | 2000 | 70 | 600 | 1,40 | 1,97 | 2,14 |
| 900 А | 1200 А | 441 | 13 | 6000 | 3000 | 120 | 600 | 0,73 | 1,58 | 1,78 |
| 1100 А | 1500 А | 618 | 13 | 6000 | 3000 | 120 | 600 | 0,52 | 1,47 | 1,68 |
| 1300 А | 1800 А | 780 | 13 | 6000 | 3000 | 120 | 600 | 0,41 | 1,41 | 1,63 |

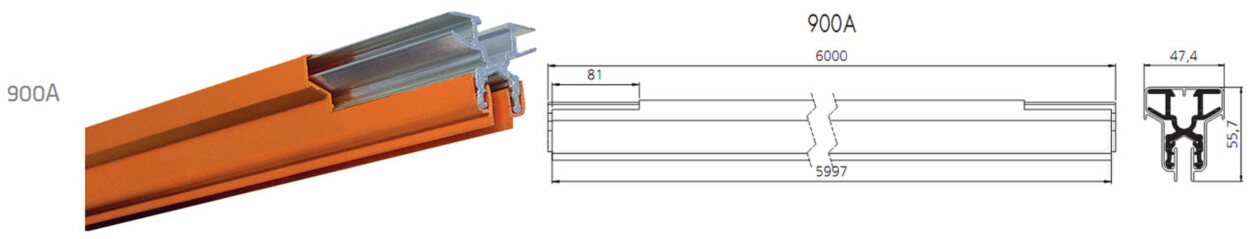

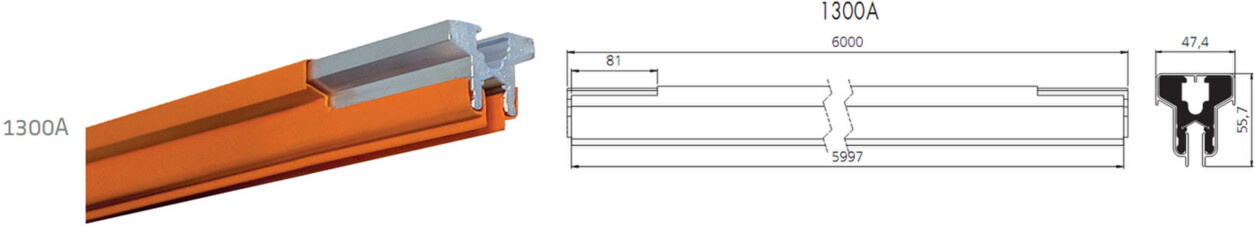

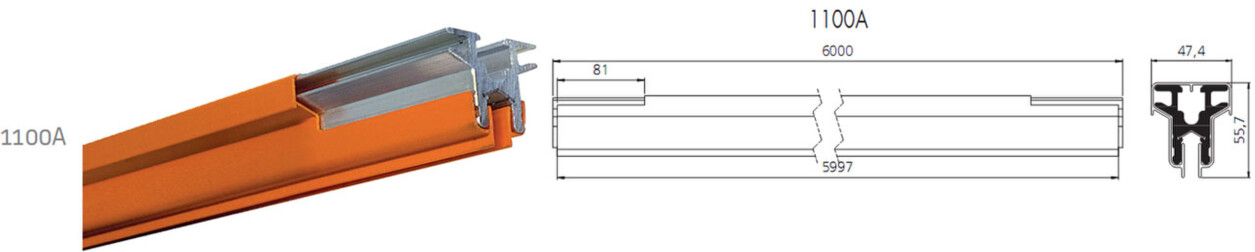

Изолированный токоподводящий рельс
Изготовлен из алюминия и нержавеющей стали и покрыт изоляционным кожухом. Максимально допустимая температура для изоляционного кожуха зависит от материала из которого он изготовлен (ПВХ - поливинлхлорид или НОРИЛ - полифениленоксид). Токоподводящие рельсы поставляются длиной 4 м и их внешние размеры одинаковы для комплектов на 900 А, 1100 А и 1300 А.
| Код | Описание | Нагрузка (А) | Длина (м) | Цвет | Вес (кг/шт) |
03.09606.90 | стандартный | 900 | 6 | оранжевый | 1,58 |
03.09606.91 | высокотемпературный | белый | |||
03.09607.90 | стандартный | 1100 | 6 | оранжевый | 2,04 |
03.09607.91 | высокотемпературный | белый | |||
03.09608.90 | стандартный | 1300 | 6 | оранжевый | 2,5 |
03.09608.91 | высокотемпературный | белый |

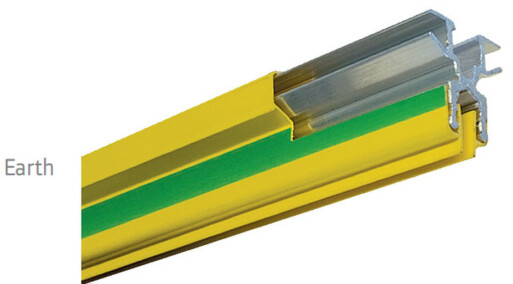

Изолированный токоподводящий рельс «земля»
| Код | Нагрузка (А) | Длина (м) | Цвет | Вес (кг/шт) |
03.09606.90T | 900 | 6 | жёлтый/зелёный | 1,58 |
03.09607.90T | 1100 | 6 | жёлтый/зелёный | 2,04 |
03.09608.90T | 1300 | 6 | жёлтый/зелёный | 2,5 |

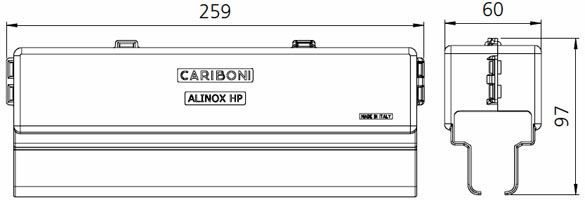

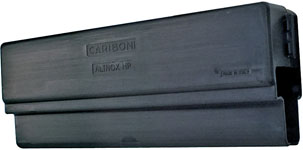

Стыковочная муфта 900-1100-1300 А
Код: 03.09660.90
Вес: 0,74 кг/шт
Состоит из изолирующего корпуса и алюминиевого соединительного хомута, с помощью чего осуществляется функция электрического и механического соединения двух соседних токоподводящих рельс. Болты и гайки изготовлены из нержавеющей стали.

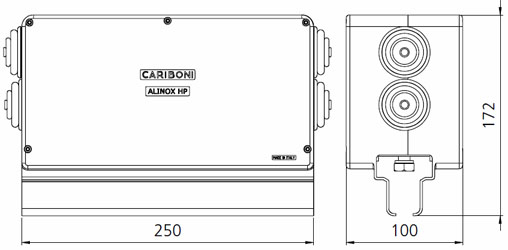

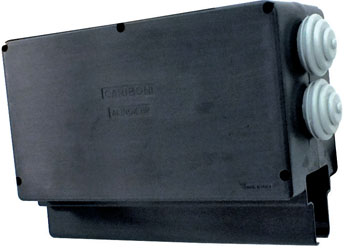

Питающая муфта 900-1100-1300 А
Код: 03.09670.90
Вес: 1,53 кг/шт
Состоит из изолирующего корпуса и алюминиевого соединительного хомута, который, помимо электрического и механического соединения, также осуществляет запитывающую функцию. Болты и гайки изготовлены из нержавеющей стали.

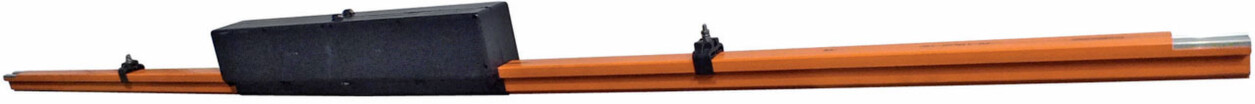

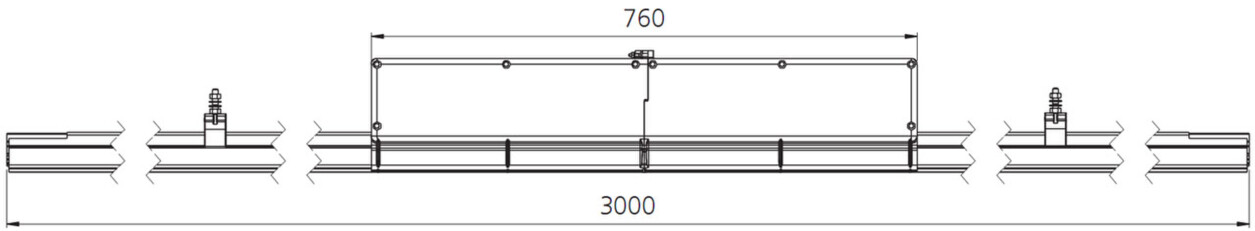

Секция расширения 900-1100-1300 А
Секция расширения используется в случае значительных температурных колебаний и в обязательном порядке в системах свыше 180 м длины. Она применяется для компенсирования линейного расширения токоподводящей линии, для недопущения возможных деформаций. Секция включает два скользящих рельсовых отрезка, поддерживаемых двумя подвесными кронштейнами и две питающих муфты, соединенных гибким электрическим кабелем.
| Код | Описание | Нагрузка (А) | Длина (м) | Проводник | Цвет | Вес (кг/шт) |
03.09675.90 | стандартная | 900 1100 1300 | 3 | фаза | оранжевый | 15 |
03.09675.90T | стандартная | 3 | земля | оранжевый | 15 | |
03.09675.90AT | высокотемпературная | 3 | фаза | оранжевый | 15 |

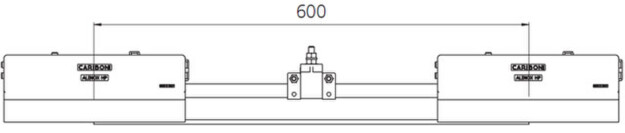

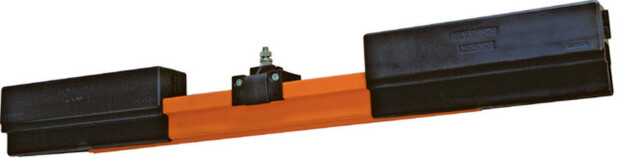

Изолирующая секция 900-1100-1300А
Код: 03.09680.90
Вес: 2,5 кг
Она используется для разделения подачи электроэнергии в линии на отдельные сектора с целью создания изолированных участков для монтажа или сигнализации. Изолирующую секцию нельзя устанавливать на токоподводящий рельс “земля”,
который не может быть разделён. В соответствии с координатами оси секции могут быть добавлены дополнительные кронштейны. Изолирующая секция поставляется с двумя стыковочными муфтами и кронштейном.

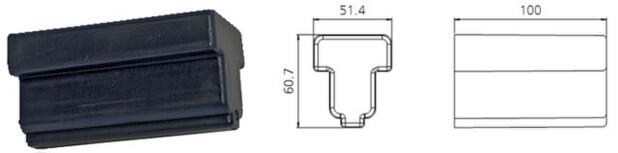

Изолирующая торцевая крышка
Используется для изоляции крайней точки токоподводящей линии.
| Код | Нагрузка (А) | Цвет | Вес (кг/шт) |
72.10008.42 | 900/1100/1300 | черный | 0,02 |

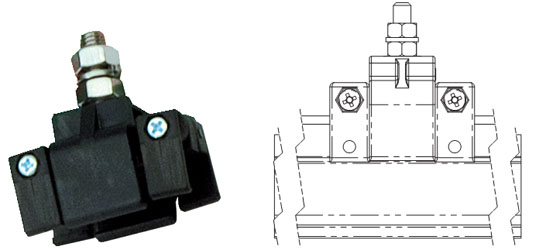

Подвесной кронштейн для точки фиксации
Подвесной кронштейн для точки фиксации изготовляется из изоляционного материала и служит для обеспечения равномерного распределения расширения рельсов. Состоит из пары зажимов, охватывающих подвеску.
| Код | Материал | Цвет | Вес (кг/шт) |
03.09666.90 | Нержавеющая сталь | черный | 0,1 |

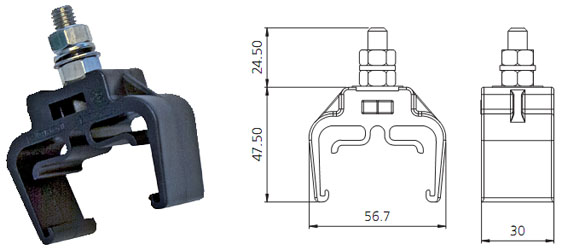

Подвесной кронштейн
Используется для удержания токоподводящих рельсов и в то же время обеспечения их скольжения вследствие термического расширения. Изготавливаются из изоляционного материала и легко устанавливаются “щелчком” на токоподводящих
рельсах при максимальной дистанции 3 м друг от друга.
| Код | Материал | Цвет | Вес (кг/шт) |
03.09665.90 | Нержавеющая сталь | черный | 0,055 |

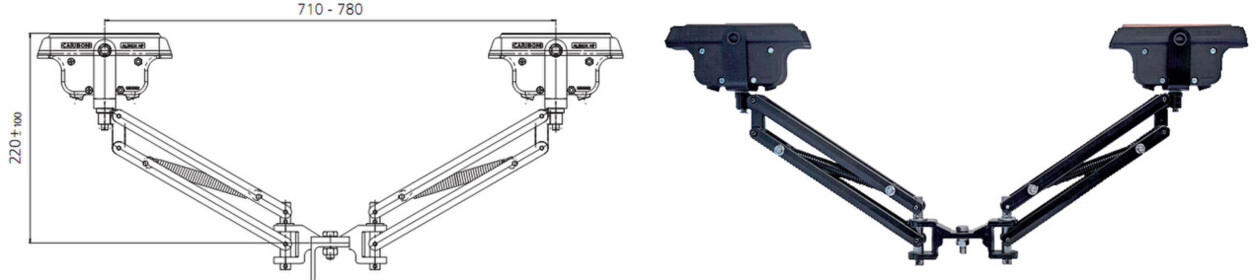

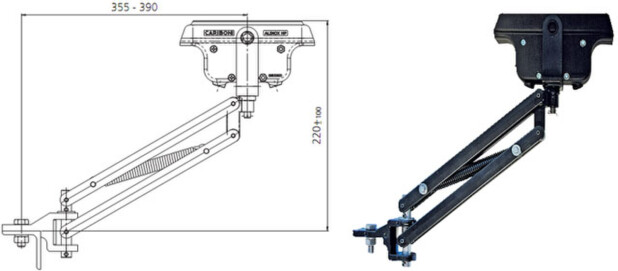

Токосъёмники ALINOX HP 900-1300 A
Токосъемник существует в двух вариантах: одинарный или двойной; он имеет гибкую конструкцию из-за необходимости компенсировать возможное смещение при движении мобильного механизма, гарантируя оптимальный контакт с рельсом.
Контактный башмак изготовлен из медного сплава, защищен изоляционным покрытием и может быть легко заменен. Максимальное сечение выводимого кабеля - два по 25 мм²
КОД | Тип | Нагрузка | Вес (кг/шт) |
03.09690.90 | одинарный | 200 A | 1,75 |
03.09690.90T | одинарный | 200 A | 1,75 |
03.09691.90 | двойной | 400 A | 3,4 |
03.09691.90T | двойной | 400 A | 3,4 |
Примечание: Для токосъемников, двигающихся с малой скоростью или стоящих, максимальный ампераж должен быть 50% от указанного значения или же рабочий цикл токосъемника должен составлять 50% (продолжительность цикла 5 минут).
Запасные части для токоподвода ALINOX HP 900-1300

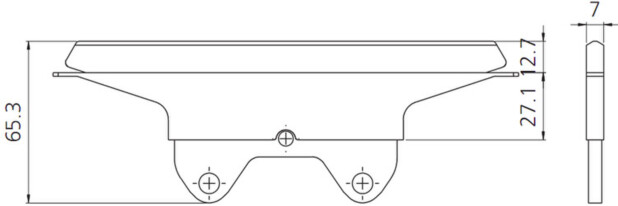

Контактный башмак
Код: 03.09695.90 Вес: 0,25 кг/шт

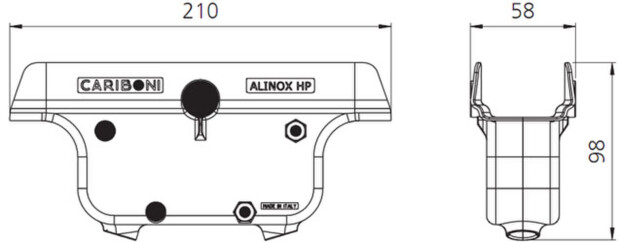

Изолированный держатель башмака
Код: 03.09698.90 Вес: 0,15 кг/шт
