SCL 40-240А

Продукция > AKAPP-STEMMANN > Троллейные шинопроводы

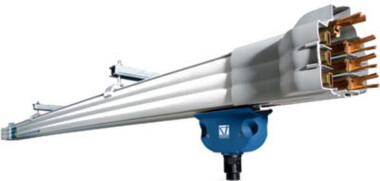

Компактные системы токоподвода AKAPP STEMMANN серии SCL

Токоподводы типа SCL поставляются в виде предварительно собранных секций длиной 4м, вместе с токосъемниками, системами потолочного или стенового крепления, питающими кабелями и т.д. К поставке предлагается также дополнительный набор разнообразных дополнительных приспособлений и аксессуаров.
Состав системы:
  • Прямые секции длиной до 4000 мм
  • Изогнутые секции с радиусом ≥ 800 мм
  • Подвесные и опорные кронштейны
  • Переходные секции типа С
  • Центральные/концевые элементы питания
  • Концевые заглушки
  • Токосъемные тележки 20А / 40А / 100А
  • Входные/переходные конические элементы
  • Вилочная насадка/буксирный рычаг для пер. секций

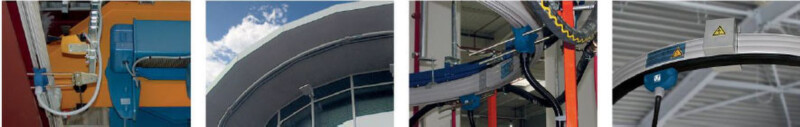

Область применения:
  • Мостовые краны и кран-балки
  • Многоярусные автоматизированные склады
  • Монорельсовые транспортные системы
  • Транспортные системы, конвейеры
  • Системы передачи информации
  • Производственные участки и линии
  • Автономно работающее оборудование
Компактные системы токоподвода серии SCL изготавливаются из ударопрочного пластика с использованием самой современной технологии соединения отдельных секций в общую систему.
Легкие и удобные в сборке, такие системы обеспечивают довольно высокую прочность при своем небольшом весе и компактных размерах. Система обладает возможностью к свободному расширению на стыках и позволяет проводить проверку ее работы без установки дополнительных компенсационных скоб.
Прямые секции системы можно заменить без применения особых усилий. Подвижные контакты подключаются и закрепляются с помощью встроенного в систему болтового соединения - поэтому никаких дополнительных крепежных элементов не требуется. Ввод питания в систему может осуществляться как в начале/конце линии, так и на всем ее протяжении.
Проводники встроены в систему, надежно защищены от повреждений, система поставляется вместе с токосъемниками.
Система закрытого токоподвода серии SCL рассчитана на токи силой до 240А и в зависимости от производственных требований может иметь до 7 проводников.
Узкие прорези в профилях сводят риск случайного контакта с элементами под напряжением к минимуму. Поэтому, системы SCL можно использовать без осуществления дополнительных мер техники безопасности в условиях, где есть риск поражения персонала электрическим током.
Для защиты от повышенной влажности и загрязненности устанавливается герметизирующая лента.
Технические характеристики системы токоподвода AKAPP-STEMMANN SCL
Материал корпуса секций
ПВХ
Стандартная длина секции
4000 мм
Количество жил
макс. 7
Расстояние между опорами
1000 мм / 2000 мм
Напряжение Un
от 24 до 690 Вольт, переменный ток
Сила тока (100% нагрузка при 35°C),макс.
40 А64 А78 А100 А140 А180 А240 А
Площадь попереч. сечения жилы
5 мм210 мм215 мм225 мм235 мм250 мм270 мм2
Температура окружающей среды
от - 30 ° C до + 70 °C
Скорость перемещения
зависит от условий эксплуатации, до 300 м/мин
Класс защиты (DIN VDE 0470 T.1/EN 60529)
IP23/ IP24 (с уплотнительной лентой)
Минимальный радиус изгиба секций
≥ 800 мм в горизонт. плоскости / ≥ 1500 мм в вертик. плоскости
Пожарные средства защиты
UL94 / V0 (возможно присутствие галогена)
