Кабельные барабаны AV - Шинопроводы

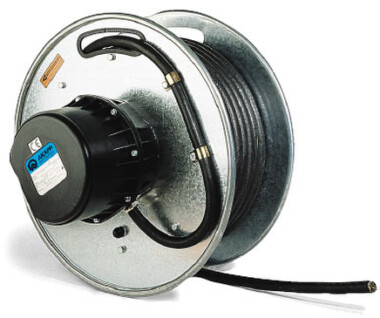

Кабельные барабаны с пружинным приводом и контактными кольцами серии “AV” , в зависимости от мощности подразделены на 5 серий. Могут использоваться для различных условий как внутри помещения, так и на открытом воздухе.

Надежность и безопасность являются основными характеристиками данных систем, что подтверждается общеевропейским сертификатом соответствия СЕ (директива ЕС). Все элементы этих барабанов изготовлены из материалов самого высокого качества.

Cерия 190 диаметр шейки барабана Ø190 мм. Использ. для макс. 30 м. кабеля Ø12 мм, вес 0,25 кг/м. или 11 м. кабеля Ø20 мм, вес 0,55 кг/м.

Cерия 280 диаметр шейки барабана Ø280 мм. Использ. для макс. 60 м. кабеля Ø18 мм, вес 0,45 кг/м. или 29 м. кабеля Ø24 мм, вес 0,8 кг/м.

Cерия 300 диаметр шейки барабана Ø300 мм. Использ. для макс. 84 м. кабеля Ø10 мм, вес 0,15 кг/м. или 30 м. кабеля Ø24 мм, вес 0,8 кг/м.

Cерия 400 диаметр шейки барабана Ø400 мм. Использ. для макс. 88 м. кабеля Ø22 мм, вес 0,7 кг/м. или 50 м. кабеля Ø34 мм, вес 1,6 кг/м.

Cерия 500 диаметр шейки барабана Ø500 мм. Использ. для макс. 115 м. кабеля Ø26 мм, вес 0,95 кг/м. или 36 м. кабеля Ø34 мм, вес 2,25 кг/м.

• Мощность токосъемника до 200A /660В (в зависимости от типа барабана)

• В комплекте с легко монтируемым монтажным фланцем

• Комплексация исходя из условий клиентов

Пружинный привод: пружины барабана изготовлены из высококачественного пружинного вида стали, гарантирующего их оптимальную надежность и долговечность. Они вмонтированы в механический корпус, что предотвращает трение и износ. Благодаря специальной конструкции барабана замена пружин производится очень быстро и легко.

Кольцевой токосъемник: за счет модульной конструкции возможна любая комбинация питающих и управляющих сигналов, а также передача данных - и видеосигналов. Для оптимальной надежности используются посеребренные или со специальным напылением контактные кольца.

Корпус контактных колец установлен под армированной стекловолокном пластиковой крышкой, устойчивой к атмосферному воздействию и коррозии. За счет встроенного вентиляционного клапана конденсат в барабане сведен к минимуму. Крепежный материал полностью герметичен. Степень защиты IP65/66.

Конструкция: Корпус барабана изготовлен из обработанной стали с антикоррозийным цинковым или полиэстерольным покрытием. Болты, гайки и другие компоненты могут быть поставлены из нержавеющей стали или оцинкованы, или покрыты полиэстером. Монтажный фланец обеспечивает надежное крепление барабана к конструкции.

Ось барабана катушки должна монтироваться горизонтально. Ось барабана должна быть также установлена перпендикулярно к направлению намотки кабеля. Таким образом, при намотке кабеля фланец катушки остается свободным.

Пружины кабельного барабана должны иметь некоторое начальное количество витков, чтобы в свободном состоянии иметь определенную силу тяги: начальное натяжение. Это необходимо для надежной работы системы и оптимальной долговечности пружины. Число витков зависит от характеристик кабеля.
