Троллейный шинопровод TR85H7P (медная жила под протяжку)
Продукция > Giovenzana
Троллейный шинопровод Giovenzana TR85H7P, 50А-100/200А-160/320А (медная жила под протяжку)
Троллейный шинопровод Giovenzana серии TR85H7P с медной жилой под протяжку на 50-100/200-160/320А - это современная и надежная система подвода тока на различное оборудование (краны, мостовые краны, ленточные и цепные конвееры и т.д).
Система отвечает требованиям международных стандартов, что гарантирует ее безопасность для оператора, удобство монтажа и надежность.
Новый ячеистый профиль H линии TR85H в форме обеспечивает высочайшую прочность и легкость.
Медные проводники нарезаются необходимой длины без стыковок и помещаются в установленный на линии корпус из ПВХ.
Элементы троллейного шинопровода Giovenzana серии TR85H7P
| ID | Название | Функция |
| 1 | Шинопровод | корпус из ПВХ |
| 2 | Токосъемник | передает электроэнергию с проводника на нагрузку |
| 3 | Подвод питания | соединяет блок питания с проводниками |
| 4 | Соединительная муфта / Муфта для точки фиксации | соединяет секции шинопровода/ создает зафиксированную точку |
| 5 | Заглушка | закрывает и защищает конец линии шинопровода |
| 6 | Линейный подвод питания | предотвращает падение напряжения |
| 7 | Подвесная скоба | подвешивает шинопровод на опорные кронштейны |
| 8 | Медная шина | передает электроэнергию от блока питания на токосъемник |
Троллейный шинопровод TR85H7P, 50А-100/200А-160/320А (медная жила под протяжку, новое исполнение)

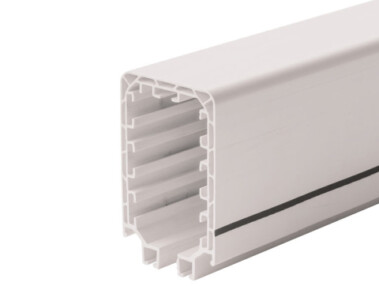

Изолирующий короб шинопровода
Код: TR85H7PW
Короб для линий 50А - 100/200А - 160/320А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводники
Код: CSH750
Проводники из меди ETP передают электроэнергию от сети питания на токосъемники. CSH750 на 50А - 12,5х0,8 - 10 мм2
Код: CSH7100
Проводники из меди ETP передают электроэнергию от сети питания на токосъемники. CSH7100 на 100/200А - 12,5х1,8 - 22,5 мм2

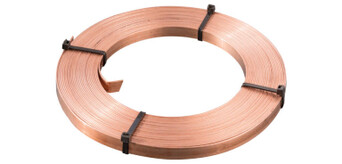

Код: CSH7160
Проводники из меди ETP передают электроэнергию от сети питания на токосъемники. CSH7160 на 160/320А - 12,5х2,5 - 31,25 мм2
Соединительная муфта
Код: TR8501W
Соединительная муфта, выполненная из пластика, предназначена для соединения двух секций изоляционных коробов.
Соединительная муфта
Код: TR8524
Стальная соединительная муфта, предназначена для соединения двух секций изоляционных коробов.
Подвесная скоба из пластика
Код: TR8502W
Подвесная скоба из пластика для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1 метр.
Стальная подвесная скоба
Код: TR8525
Стальная подвесная скоба для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1 метр.
Заглушка
Код: TR8506W
Заглушка из пластика, предназначена для закрытия и защиты конца линии и крепится на изоляционном коробе.
Торцевой подвод питания
Код: TR85H7P005W
Используется для подачи питания на линию (расположена в головной части).
Только для 7 полюсов до 100А.

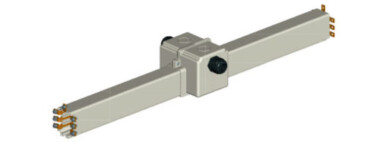

Линейный подвод питания
Код: TR85H7P03W
Используется для предотвращения падения напряжения, может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.
Зажимы или болты + гайки не включены.

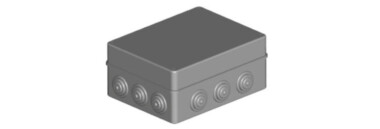

Распределительная коробка
Код: TR8564
Для параллельных соединений на 200А или 320А.
Фиксированная точка
Код: TR8527.1
Фиксирует линию для контроля теплового расширения.
По одному на линию.

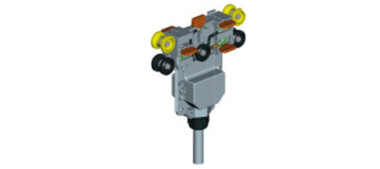

Токосъемник
Код: TR85H7P001
Одиночная токосъемная каретка TR85H7P001 на 35А.

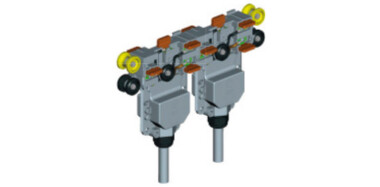

Токосъемник
Код: TR85H7P002
Двойная токосъемная каретка TR85H7P002 на 70А.

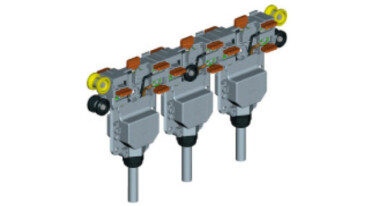

Токосъемник
Код: TR85H7P010
Тройная токосъемная каретка TR85H7P010 на 105А.
Буксирующий рычаг
Код: TR8557
Одиночный буксирующий рычаг, предназначен для перемещения токосъемника

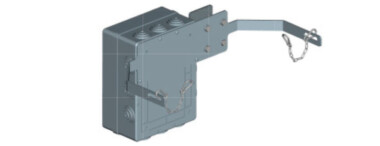

Буксирующий рычаг
Код: TR8558
Двойной буксирующий рычаг, предназначен для перемещения токосъемника

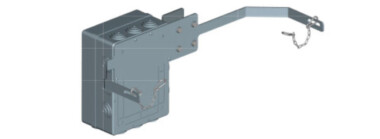

Буксирующий рычаг
Код: TR8559
Тройной буксирующий рычаг, предназначен для перемещения токосъемника
Крепежный зажим для токосъемника 4 полюса
Код: TR8561
Одиночный крепежный зажим для токосъемника (3 фазы 70А - РЕ 35А)
Крепежный зажим для токосъемника 4 полюса
Код: TR8562
- Двойной крепежный зажим для токосъемника (3 фазы 70А - РЕ 35А)
- Тройной крепежный зажим для токосъемника (3 фазы 210А - РЕ105А)
Секция расширения
Код: TR85H7P07W
Используется для компенсации теплового расширения.
Смотровой отвод
Код: TR85H7P28W
Используется для снятия с линии токосъемника (когда токосъемников больше двух)

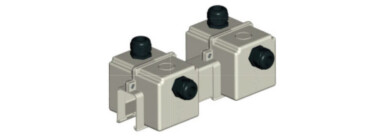

Секция изоляции
Код: TR85H7P45W
Используется для разъединения линии (необходимо удвоить количество токосъемников)
Направляющая перемещения
Код: TR85H7P34
Служит для вставки токосъемной каретки в месте прерывания линии.
Подрессоренный буксирующий рычаг
Код: TR8538 (Скоро)
Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью направляющей перемещения.
Уплотнитель IP44
Код: TR8505
Служит для увеличения степени защиты шинопровода до IP44
Буксирная тележка
Код: TR85H7P14
Для протяжки проводников в шинопроводе.
Монтажный инструмент
Код: TR8513
Специальное приспособление для размотки медной жилы
