Троллейный шинопровод TR85 (медная жила под протяжку)

Продукция > Giovenzana
Троллейный шинопровод Giovenzana TR85, 70А-100A-140А (с медной жилой под протяжку, старое исполнение)

Троллейный шинопровод Giovenzana серии TR85 с медной жилой под протяжку на 70-100-140А - это современная и надежная система подвода тока на различное оборудование (краны, мостовые краны, ленточные и цепные конвееры и т.д).
Система отвечает требованиям международных стандартов, что гарантирует ее безопасность для оператора, удобство монтажа и надежность.
  • Всемирное использование: соответствует всем основным международным стандартам
  • Безопасность: проводники защищены и изолированы корпусом шинопровода.
  • Материалы высшего качества: самозатухающие и сверхпрочные.
  • Простой и Быстрый монтаж: для крепления большинства деталей нужно просто “щелкнуть” (НЕ требуются инструменты).
  • Мобильность: внутренняя и наружная установка, все компоненты устойчивы к разностям температур.
  • Возможность расширения: множество возможностей расширения и персонализации линии.
Элементы троллейных шинопроводов Giovenzana серии TR85
IDНазваниеФункция
1Шинопроводкорпус из ПВХ
2Токосъемникпередает электроэнергию с проводника на нагрузку
3Подвод питаниясоединяет блок питания с проводниками
4Соединительная муфта /
Муфта для точки фиксации
соединяет секции шинопровода/ создает зафиксированную точку
5Заглушказакрывает и защищает конец линии шинопровода
6Линейный подвод питанияпредотвращает падение напряжения
7Подвесная скобаподвешивает шинопровод на опорные кронштейны
8Медная шинапередает электроэнергию от блока питания на токосъемник
Троллейный шинопровод TR85, 70А-100A-140А (с медной жилой на протяжку, старое исполнение)
Изолирующий короб шинопровода
Код: TR85H5P
Короб для линий 70-100-140А, выполнен из ПВХ. Стандартная длина составляет 4 метра.

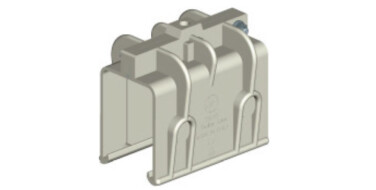

Соединительная муфта
Код: TR8501
Соединительная муфта, выполненная из пластика, предназначена для соединения двух секций изоляционных коробов.

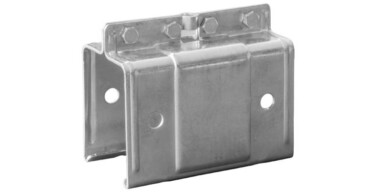

Соединительная муфта
Код: TR8524
Стальная соединительная муфта, предназначена для соединения двух секций изоляционных коробов.
Подвесная скоба
Код: TR8502
Подвесная скоба из пластика для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 2 метра от 40 до 140А, каждый метр для 200А.
Подвесная скоба
Код: TR8525
Стальная подвесная скоба для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 2 метра от 40 до 140А, каждый метр для 200А.
Заглушка
Код: TR8506
Заглушка из пластика, предназначена для закрытия и защиты конца линии и крепится на изоляционном коробе.
Торцевой подвод питания
Код: TR8503

Используется для подачи питания на линию (расположена в головной части)
Линейный подвод питания
Код: TR8547
Используется для предотвращения падения напряжения, может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.
Токосъемник
Код: TR8511
Токосъемная каретка TR8511 с контактными башмаками на 35 А, 4 проводника



Код: TR8512
Токосъемная каретка TR8512 с контактными башмаками на 35 А, 5 проводников


Токосъемник
Код: TR8518
Токосъемная каретка TR8518 с контактными башмаками на 70 А, 4 проводника



Код: TR8519
Токосъемная каретка TR8519 с контактными башмаками на 70 А, 5 проводников


Токосъемник для изогнутых участков
Код: TR8516
Токосъемная каретка TR8516 с контактными башмаками на 35 А, 4 проводника
Токосъемник для изогнутых участков
Код: TR8532
Токосъемная каретка TR8532 с контактными башмаками на 70 А, 4 проводника
Буксирная скоба
Код: TR6007
Крепится к токосъемной каретке и обеспечивает ее соединение с буксирной опорой.
Альтернатива изделию TR8557 (с TR8510).
Буксирная опора
Код: TR8510
Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.
Используется с TR6007 или с TR6013.
Поводок двойного токосъемника
Код: TR8523
Используется с двумя токосъемниками для получения силы тока в 50А.
Фиксированная точка
Код: TR8527.1
Фиксирует линию для контроля теплового расширения.
По одному на линию.
Секция изоляции
Код: TR85H5P45
Используется для разъединения линии (необходимо удвоить количество токосъемников)
Уплотнитель IP44
Код: TR8505
Служит для увеличения степени защиты шинопровода до IP44

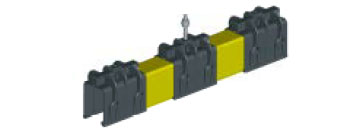

Секция расширения
Код: TR85H5P07
Используется для компенсации теплового расширения.

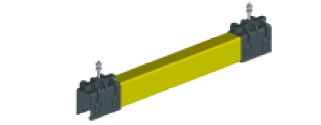

Секция контроля
Код: TR85H5P28
Служит для ремонта и замены токосъемников

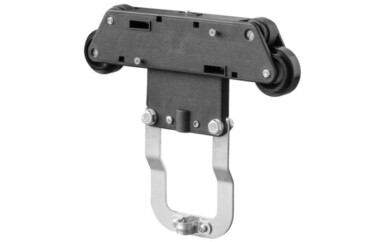

Буксирная тележка
Код: TR8514
Специальное устройство для протяжки медных шин
Катушка
Код: TR8513
Специальное приспособление для размотки медной шины
