Троллейные шинопроводы Conductix Wampfler
Перейти в раздел
каталоги и инструкции
Компания Conductix-Wampfler
Бренд Conductix-Wampfler входит в состав корпорации Delachaux Group. Компания разрабатывает и производит троллейные шинопроводы, системы передачи энергии и данных для всех типов мобильного оборудования и техники. Отрасли применения токоподводов и систем электропитания: автоматизированные складские системы, логистические компании, металлургия, транспортная инфраструктура, автомобилестроение, сельское хозяйство, машиностроение.
Ассортимент троллейных шинопроводов Conductix-Wampfler:

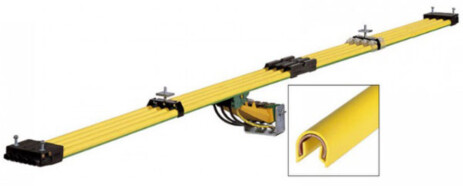

Однополюсный гибкий шинопровод SingleFlexLine программа 0811
Троллейный шинопровод SingleFlexLine 0811 это однополюсные изолированные контактные шины, (монотроллейный шинопровод) для прямолинейных участков с незначительными отклонениями, а также для применений, требующих криволинейных участков монорельс, сортировочное оборудование, аттракционы, автоматизированные склады, краны. Для использования внутри помещений и на открытом воздухе.
Ток линии: 10, 32, 100 А
Токосъёмник: 16, 40, 55А
Ном. макс. напряжение: 690 В
Стандартная длина шины: 4 м
Внешние размеры шины: 14,7х15,5 мм
Количество полюсов: 2, 3, 4, 5, 6
Допустимая скорость токосъёмника: 600 метров в минуту
Температура: -10⁰С +55⁰С / -10⁰С +85⁰С
Расположение токосъемника: сбоку или снизу
Соединение шин: байонетное соединение.

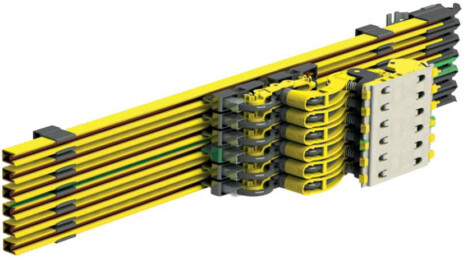

Однополюсный гибкий шинопровод SingleFlexLine программа 0815
Троллейный шинопровод SingleFlexLine 0815 представляет собой однополюсную система электропитания для прямолинейных участков и зон с небольшим углом отклонения. Условия эксплуатации: внутри помещения и на открытом воздухе с защитой от воздействия атмосферы.
Ток линии: 32, 100 А
Токосъёмник: 16, 35А
Ном. макс. напряжение: 690 В
Стандартная длина шины: 4 м
Внешние размеры шины: 9,6 * 15,2 мм
Количество полюсов: 2, 4, 6, 8, 10
Допустимая скорость токосъёмника: 400 м/мин
Температура: -5⁰С +55⁰С / -30⁰С +55⁰С
Расположение токосъемника: сбоку или снизу
Соединение шин: крепежный соединитель.

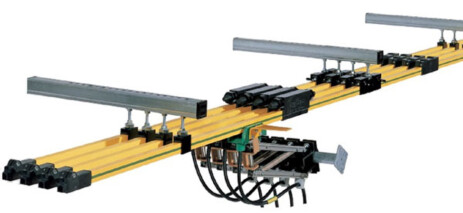

Однополюсный силовой шинопровод SinglePowerLine программа 0812
Шинопровод SinglePowerLine 0812 состоит из однополюсных изолированные контактные шины с защитой проводников от прикосновения. Используются для питания козловых, мостовых и портальных кранов, прямых транспортных пассажирских систем, аттракционов, технологического оборудования.
Ток линии: 25, 80, 140, 200, 250, 320, 400 А
Токосъёмник: 80, 100А +сдвоенные
Ном. макс. напряжение: 690В
Стандартная длина шины: 4 м
Внешние размеры шины: 18x26мм
Количество полюсов: любое количество
Допустимая скорость токосъёмника: 600 м/мин
Температура: -40⁰С +55⁰С / +85⁰С +125⁰С с изоляцией
Расположение токосъемника: снизу
Соединение шин: зажимы.

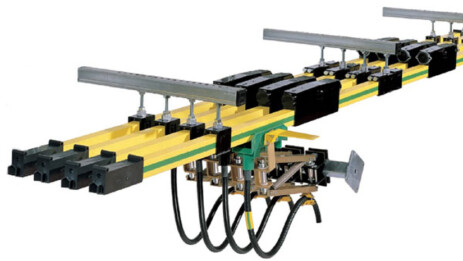

Однополюсный силовой шинопровод SinglePowerLine программа 0813
Однополюсный силовой шинопровод SinglePowerLine 0813 предназначен для электропитания грузоподъемного оборудования, транспортных систем, аттракционов и других подвижных механизмов с номинальным током до 1250 А. Токосъемники изолированы защитным кожухом от случайного прикосновения.
Ток линии: при 100% рабочем цикле 200, 320, 500, 800, 1000, 1250 А
Токосъёмник: 250А +сдвоенные
Ном. макс. напряжение: 690В
Стандартная длина шины: 5 м
Внешние размеры шины: 32x42мм
Количество полюсов: любое количество
Допустимая скорость токосъёмника: 600 м/мин
Температура: -40⁰С +55⁰С / +85⁰С +125⁰С с изоляцией
Расположение токосъемника: снизу
Соединение шин: зажимы.

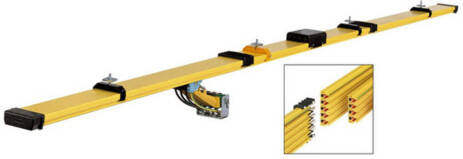

Многополюсный компактный шинопровод MultiLine программа 0831
Серия шинопроводов MultiLine 0831 представляет собой
многополюсный шинопровод с защитой от прямого контакта. Используется для
прямолинейных систем внутри помещений вертикальная/горизонтальная установка:
автоматизированные склады, грузоподъемные механизмы, транспортные линии,
специальные машины.
Ток линии: при 100% рабочем цикле 10, 32, 60, 100, 125 А
Токосъёмник: 55, 80А +сдвоенные
Ном. макс. напряжение: 690В
Стандартная длина шины: 4 м
Внешние размеры шины: 26х62мм 3-п, 26х80мм 4-п, 26х98мм 5-п
Количество полюсов: 3, 4, 5
Допустимая скорость токосъёмника: 600 м/мин
Расположение токосъемника: сбоку, снизу
Соединение шин: штекеры.
Двухполюсный компактный шинопровод MultiLine программа 0835
Двухполюсный компактный шинопровод MultiLine 0835 это двухполюсная направляющая шина для прямолинейных участков с ограниченным монтажным пространством. Длина системы и количество полюсов легко изменяемы. Высокая жесткость шинопровода обеспечивается 2-полюсной структурой и профилем с полыми камерами.
Ток линии: 32,100 А
Токосъёмник: 16, 25А +сдвоенные
Ном. макс. напряжение: 500В
Стандартная длина шины: 4 м
Внешние размеры шины: 38,0 х 98,0 мм
Количество полюсов: 1,2
Допустимая скорость токосъёмника: 300 м/мин
Температура: -5⁰С +60⁰С
Расположение токосъемника: сбоку
Соединение шин: штекеры.

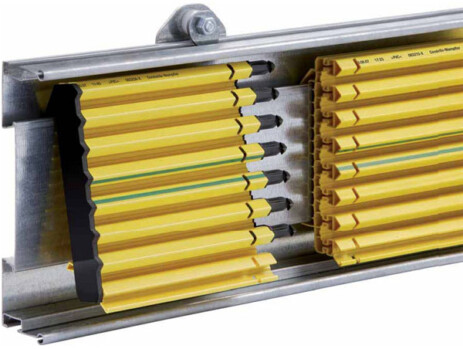

Многополюсный компактный шинопровод EcoClickLine программа 0832
Многополюсный компактный шинопровод EcoClickLine это компактная 7-полюсовая система, состоящая из базовых секций и дополнительных модулей. Шинопровод предназначен для питания многоярусных складских комплексов, высотных систем хранения. Быстрый монтаж без дополнительных инструментов.
Ток линии: при 100% рабочем цикле 35,63,100,140,200 A
Токосъёмник: 80А +сдвоенные
Ном. макс. напряжение: 690 В
Стандартная длина шины: 4 м
Внешние размеры шины: 220х50мм
Количество полюсов: до 7
Допустимая скорость токосъёмника: 600 м/мин
Температура: -5⁰С +60⁰С
Расположение токосъемника: подвод токосъемника сбоку
Соединение шин: штекеры.

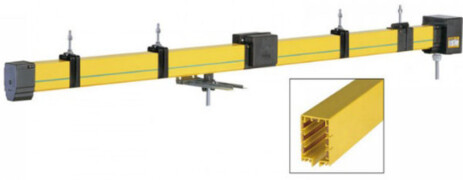

Многополюсный закрытый шинопровод BoxLine программа 0842
BoxLine 0842 - многополюсная закрытая контактная шина с 4-5-6-7 полюсами. Используется для изогнутых и прямых участков строительно-монтажные системы, транспортные, крановые системы, автоматизированные склады. Множество вариантов наращивания длины с применением стыкуемых модулей, зажимов, подвесов, соединительных элементов.
Ток линии: при 100% рабочем цикле 35,63,100,140,200 A
Токосъёмник: 25, 40А +сдвоенные
Ном. макс. напряжение: 690 В
Стандартная длина шины: 4 м
Внешние размеры шины: 56х90 мм
Количество полюсов: 4,5,6,7
Допустимая скорость токосъёмника: 150 м/мин
Температура: -30⁰С +55⁰С
Расположение токосъемника: снизу
Соединение шин: подвесные крепления.
