Бренд Vilma специализируется на разработке и производстве токопроводящих систем с тележками-коллекторами и продает продукцию, являющуюся результатом обширного опыта ее разработчиков. К основным областям применения токоприемников относятся мостовые краны, монорельсовые электротельферы, передвижные козловые краны, передвижные балочные краны с ручным управлением, подвесные конвейеры с самоходными тележками.

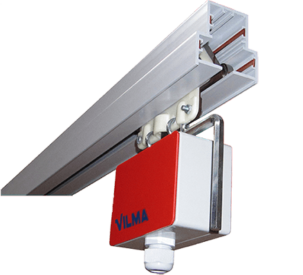

Multi-conductor bar system type CA 40А - 200А
Закрытый короб с проводниками в боковом положении
Закрытый короб с проводниками в боковом положении Vilma Multi-conductor bar system type CA
Технические характеристики

Ток линии: 40, 60, 100, 140, 180, 200 А
Токосъёмник: 16, 30, 60 А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 4,5
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 61 мм x высота 65 мм
Изгибы радиусом от 1000 мм
Установка под навесом, возможна установка снаружи
Возможность подвешивания грузов до 10 кг
Особенности
Простота установки и обслуживания
Точное ведение тележки коллектора, оснащенной установочным штифтом
Коллекторные тележки с 4 стальными шарикоподшипниками
Защита от случайного прикосновения к проводникам
Большие расстояния утечки
Применение
Электроэнергия для мостовых кранов
Электроэнергия для подъемников
Электропитание для электрических ангарных ворот
Подача питания на очистные площадки для застекленных зданий
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

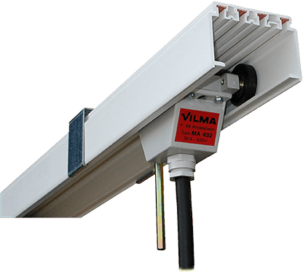

Multi-conductor bar system type CP 32-140A
Открытый короб с жилами в горизонтальном ленточном кабеле
Открытый короб с жилами в горизонтальном ленточном кабеле Vilma Multi-conductor bar system type CP
Технические характеристики

Ток линии: 32, 40 , 50, 60, 80, 100, 120, 140 А
Токосъёмник: 10, 16, 32 А
Напряжение: 500 В
Длина секции: 2 метра
Количество шин: 3, 4
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 90 мм x высота 61 мм
Изгибы радиусом от 1300 мм
Установка под навесом, возможна установка снаружи
Позволяет тележкам выходить из короба с помощью передаточных воронок
Особенности
Простота установки и обслуживания
Видна внутренняя часть короба и проводников
Тележки могут быть удалены в любой точке линии.
Позволяет поддерживать медь без конденсата с помощью системы обогрева
Позволяет устанавливать стационарные источники электропитания
Точное направление тележки коллектора с помощью 8 шарикоподшипников
Вентилируемый профиль, чтобы посторонние предметы не могли скапливаться
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых кранов
Электроэнергия для подъемников
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

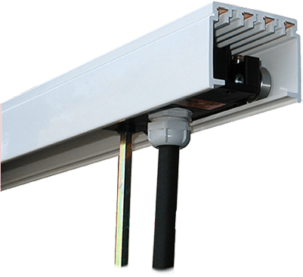

Multi-conductor bar system type VA 20-200A
Открытый короб с проводниками в горизонтальном ленточном кабеле
Открытый короб с проводниками в горизонтальном ленточном кабеле Vilma Multi-conductor bar system type VA
Технические характеристики

Ток линии: 20, 25, 30, 40, 50, 200 А
Токосъёмник: 25, 40, 50 А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 4, 5, 6, 7
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -25 °С..+60 °С
Степень защиты: IP23

Габаритные размеры стержня: ширина 64 мм x высота 50 мм
Изгибы радиусом от 1000 мм
Установка под навесом, возможна установка снаружи
Особенности
Небольшие габаритные размеры
Простота установки и обслуживания
Видна внутренняя часть короба и проводников
Тележки могут быть удалены в любой точке линии.
Точное направление тележки коллектора с помощью 8 шарикоподшипников
Вентилируемый профиль, чтобы посторонние предметы не могли скапливаться
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых кранов
Электроэнергия для подъемников
Электропитание для электрических ангарных ворот
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

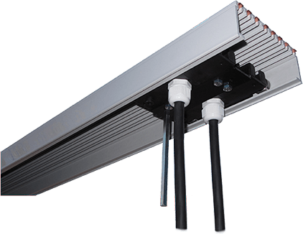

Multi-conductor bar system type VA38 до 50A
Открытый короб с проводниками в горизонтальном ленточном кабеле
Открытый короб с проводниками в горизонтальном ленточном кабеле Vilma Multi-conductor bar system type VA38
Технические характеристики

Ток линии: до 50 А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 8
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 127 мм x высота 50 мм
Изгибы радиусом от 1000 мм
До 8 проводников
Установка под навесом, возможна установка снаружи
Особенности
Небольшие габаритные размеры
Простота установки и обслуживания
Видна внутренняя часть короба и проводников
Тележки могут быть удалены в любой точке линии.
Точное направление тележки коллектора с помощью 8 шарикоподшипников
Вентилируемый профиль, чтобы посторонние предметы не могли скапливаться
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых кранов
Электроэнергия для подъемников
Электропитание для электрических ангарных ворот
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

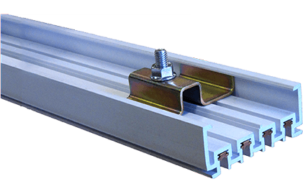

Multi-conductor bar system type VE 40-80A
Открытый короб с проводниками в горизонтальном ленточном кабеле
Открытый короб с проводниками в горизонтальном ленточном кабеле Vilma Multi-conductor bar system type VE
Технические характеристики

Ток линии: 40, 80 А
Токосъёмник: 25, 30, 40 А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 4
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 80 мм x высота 34 мм
Легко изгибается на месте с радиусами от 1500 мм
До 4 силовых проводников + 3 низковольтных проводника
Установка только под крышкой
Особенности
Небольшие габаритные размеры
Простота установки и обслуживания
Видимые проводники
Изгиб на месте с использованием прямых компонентов
Точка электроснабжения с помощью подвижной тележки или коллекторов пантографа
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых балочных кранов
Электроэнергия для подъемников
Электропитание для стреловых кранов
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

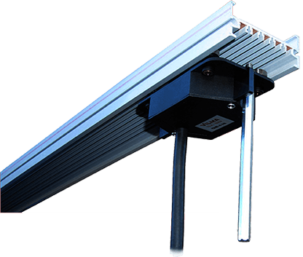

Electrical cable sheaths type GE35 25-32A
Плоский профиль с примыкающими проводниками
Плоский профиль с примыкающими проводниками Vilma Multi-conductor bar system type VE Electrical cable sheaths type GE35
Технические характеристики

Ток линии: 25, 32А
Токосъёмник: 16А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 5
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 72 мм x высота 30 мм
Очень маленькие габаритные размеры
Простота установки и обслуживания
Видны проводники
Точное направление тележки коллектора с помощью 4 металлических шарикоподшипников
Защита от случайного прикосновения к проводникам
Технические характеристики
Габаритные размеры стержня: ширина 72 мм x высота 30 мм
Легко изгибается на месте с радиусами от 1000 мм
Номинальный до 32А
До 5 проводников
Установка только под крышкой
Степень защиты : IP23
Применение
Электроэнергия для мостовых балочных кранов
Электроэнергия для подъемников
Электропитание для стреловых кранов
Электроэнергия для подвесных или напольных самоходных установок
Электропитание и/или управление автоматическими камерами

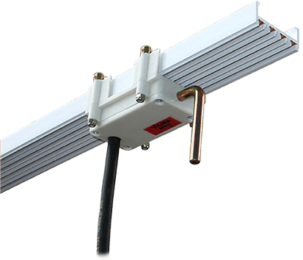

Electrical cable sheaths type FE24 15-32A
Плоский профиль с примыкающими проводниками
Плоский профиль с примыкающими проводниками Vilma Electrical cable sheaths type FE24
Технические характеристики

Ток линии: 15, 25, 32А
Напряжение: 500 В
Длина секции: 5 метров
Количество шин: 2, 3, 4
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -20 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 48 мм x высота 21 мм
Легко изгибается на месте с радиусами от 1000 мм
Установка только под крышкой
Особенности
Очень маленькие габаритные размеры
Простота установки и обслуживания
Видны проводники
Точное направление тележки коллектора с помощью 4 металлических шарикоподшипников
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых балочных кранов
Электроэнергия для подъемников
Электропитание для стреловых кранов
Электроэнергия для подвесных или напольных самоходных установок
Электропитание и/или управление автоматическими камерами

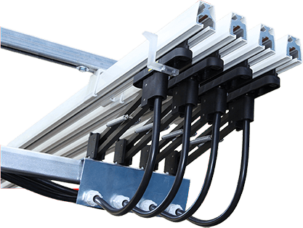

Single-conductor bar system type MC 80-800A
Индивидуально изолированные шины, расположенные в горизонтальном или вертикальном положении
Индивидуально изолированные шины, расположенные в горизонтальном или вертикальном положении Vilma Single-conductor bar system type MC
Технические характеристики

Ток линии: 80, 220, 250, 300, 320, 400, 500, 800 А
Токосъёмник: 80, 150, 160 А
Напряжение: 1000 В
Длина секции: 5 метров
Количество шин: 5
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры бара: От MC80 до MC400: ширина 22 мм x высота 25 мм, От MC500 до MC800: ширина 36 мм x высота 41 мм
Изгибы радиусом от 1500 мм
Количество проводников по мере необходимости с использованием штабелирования
Установка под навесом, возможна установка снаружи
Особенности
Очень маленькие габаритные размеры
Простая установка и техническое обслуживание стержней и коллекторов пантографов
Идеальная конструкция для больших длин (которые вызывают проблемы с расширением/сжатием)
Большие расстояния утечки
Изгиб возможен в горизонтальном или вертикальном положении
Защита от случайного прикосновения к проводникам
Применение
Электроэнергия для мостовых балочных кранов
Электроэнергия для подвесных или напольных подъемников или конвейеров
Электроэнергия для кранов
Подача питания на очистные площадки для застекленных зданий
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование, в частности, для оборудования, работающего в сложных условиях.

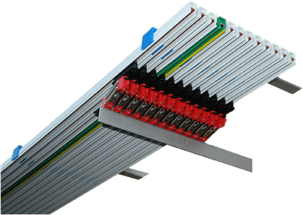

Single-wire bar system type MF 5-90A
Индивидуально изолированные шины, расположенные в горизонтальном или вертикальном положении
Индивидуально изолированные шины, расположенные в горизонтальном или вертикальном положении Vilma Single-wire bar system type MF
Технические характеристики

Ток линии: 5, 50, 90 А
Токосъёмник: 25 А
Напряжение: 600 В
Длина секции: 5 метров
Количество шин: 12
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23


Габаритные размеры стержня: ширина 11 мм x высота 19 мм
Легко изгибается на месте с радиусами от 1500 мм и на заводе с радиусами от 500 мм
Количество проводников по мере необходимости с использованием штабелирования
Установка только под крышкой
Особенности
Создание сети с переменным количеством проводников
Простая установка и техническое обслуживание стержней и коллекторов пантографов
Защита от случайного прикосновения к проводникам
Изгиб на месте возможен в горизонтальном или вертикальном положении
Большие расстояния утечки
Применение
Электропитание и управление самоходными тележками на подвесных конвейерах с стрелочными переводами, элеваторными секциями, компенсаторами и т.п.
Электроэнергия для подъемников
Система связи между подвижными элементами оборудования
Возможность адаптации к специальным приложениям для подачи электроэнергии на мобильное оборудование

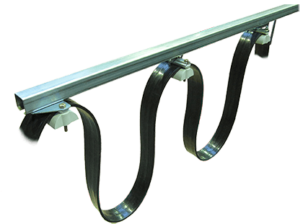

Cable festoon systems PC
Монорельсовая кабеленесущая
Монорельсовая кабеленесущая Vilma Cable festoon systems PC
Технические характеристики

Длина секции: 5 метров
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С


Габаритные размеры стержня: ширина 32 мм x высота 30 мм
Пруток из оцинкованной листовой стали
Модель PC320: толщина 2 мм Вес 1,52 кг/м
Модель PC315: толщина 1,5 мм Вес 1,20 кг/м
Прочная конструкция с металлическими тележками и подшипниками
Применение
Электроэнергия для мостовых кранов
Электроэнергия для подъемников

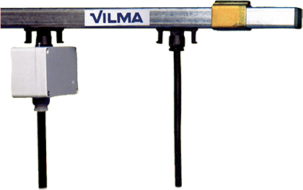

Electrical cabling systems RE 32A
Электрические кабельные системы со стационарными точками питания
Электрические кабельные системы со стационарными точками питания Vilma Electrical cabling systems RE
Технические характеристики

Ток линии: 32 А
Напряжение: 380 В
Длина секции: 5 метров
Количество шин: 4, 5, 6, 7
Материал шин: Медь
Материал корпуса: ПВХ
Температура: -30 °С..+60 °С
Степень защиты: IP23, IP43


Габаритные размеры стержня: ширина 32 мм x высота 30 мм
До 4 проводников + защитное заземление
Установка под крышкой
Особенности
Простая установка и техническое обслуживание благодаря разъемным соединениям
Позволяет перемещать точки питания
Позволяет размещать стационарные точки питания вместе
Каркас из оцинкованной стали с С-образным профилем для подвески груза
Ответвления с использованием различных типов стационарных точек питания (с кабельными розетками, однофазными бытовыми точками питания и т. д.)
Применение
Электроснабжение стационарных станций
Блок питания для осветительных приборов
Телефон: +7 (499) 322-93-90
для звонков из Казахстана: +7 (717) 269-69-54
Почта: contact@trolleynyi-shinoprovod.ru
Поставка шинопроводов, токопроводов, топоподводов и шин оптом и в розницу звоните!
Назад к содержимому
