SACL 60-280А

Продукция > AKAPP-STEMMANN > Троллейные шинопроводы

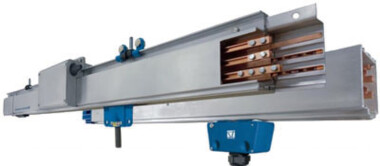

Системы токоподвода AKAPP-STEMMANN серии SACL

Токоподводы серии SACL поставляются в виде предварительно собранных секций длиной 4м, а в случае центральной подачи питания - в виде секций длиной 1м вместе с токосъемниками, крепежными комплектами для установки в помещениях и на открытом воздухе.
К поставке предлагается также дополнительный набор разнообразных дополнительных приспособлений и аксессуаров.
Состав системы:
  • Прямые секции длиной до 4000 мм
  • Изогнутые секции с радиусом ≥ 900 мм
  • Подвесные и опорные кронштейны
  • Переходные секции типа С
  • Центральные/концевые элементы питания
  • Элементы конечные
  • Токосъемные тележки 20А / 40А
  • Входные/переходные конические элементы
  • Вилочная насадка/буксирный рычаг для пер. секций

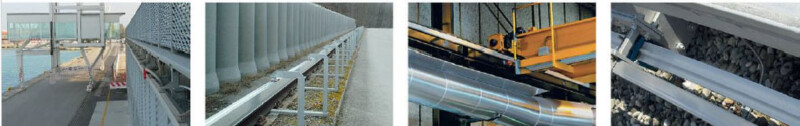

Область применения:
  • Высокая температура и повышенные требования к механической прочности
  • Мостовые краны и кран-балки
  • Многоярусные автоматизированные склады
  • Монорельсовые транспортные системы
  • Системы транспортировки товаров, конвейеры
  • Системы передачи информации
  • Производственные участки и линии
  • Автономно работающее оборудование
Токоподводы серии SACL предназначены для работы в условиях высоких температур и больших механических нагрузок. Корпуса таких токоподводов изготавливаются из высокопрочного алюминия.
Конструкция токоподводов, в основе которой заложен принцип формирования системы из предварительно изготовленных секций значительно упрощает монтаж, а двойные корпуса и узкие прорези надежно защищают персонал от случайного контакта с токопроводящими элементами.
Токоподводы серии SACL могут применяться для подачи питания вместе с командными и импульсными кодирующими устройствами в полуавтоматизированных и автоматизиро- ванных системах управления.
Система токоподвода серии SACL рассчитана на токи силой до 280 А. В зависимости от требований заказчика АКАПП-Штемманн поставляет 4-, 5 - или 7- полюсные версии токоподводов для жил с поперечным сечением 10 - 70 мм².
Подача напряжения может осуществляться как в центре токоподвода с использованием стандартных профилей длиной 1000 мм, так и в начале/конце токоподвода с помощью специальных концевых узлов питания.
Токосъемные тележки, используемые в работе токоподводов SACL, рассчитаны на применение в неблагоприятных условиях окружающей среды: под открытым воздухом, в морских портах, в том числе там, где возможен контакт с химическими веществами.
Технические характеристики системы токоподвода AKAPP-STEMMANN SACL
Материал корпуса
Алюминий
Стандартная длина
4000 мм
Количество жил
4-5 / 4-7
Расстояние между опорами
2000 мм (30, 50 м 70 мм²) / 3000 мм (10, 16 and 20 мм²)
Напряжение Un
от 24 до 690 Вольт, переменный ток
Сила тока (100% нагрузка при 35°C),макс.
60 А80 А100 А140 А200 А280 А
Площадь попереч. сечения жилы
10 мм216 мм225 мм235 мм250 мм270 мм2
Температура окружающей среды
от -30 °C до +100 °C (до 140 °C в течение краткого периода времени)
Скорость перемещения
зависит от условий эксплуатации, до 200 м/мин
Класс защиты (DIN VDE 0470 T.1/EN 60529)
IP23
Минимальный радиус изгиба секций
≥ 1200 мм (меньший радиус также возможен в зависимости от типа системы)
Пожарные средства защиты
UL94 / V0
