Троллейный шинопровод Giovenzana TR85H5P, 40А-70А-100A-140A (установленная медная жила)
Троллейный шинопровод Giovenzana серии TR85H5P с установленной медной жилой на 40-70-100-140А - это современная и надежная система подвода тока на различное оборудование (краны, мостовые краны, ленточные и цепные конвееры и т.д).
Система отвечает требованиям международных стандартов, что гарантирует ее безопасность для оператора, удобство монтажа и надежность.
Новый ячеистый профиль H линии TR85H в форме обеспечивает высочайшую прочность и легкость.
Проводники уже помещены в корпус из ПВХ.
![](images/friz-giovenzana-tr85h5-shiny.jpg)

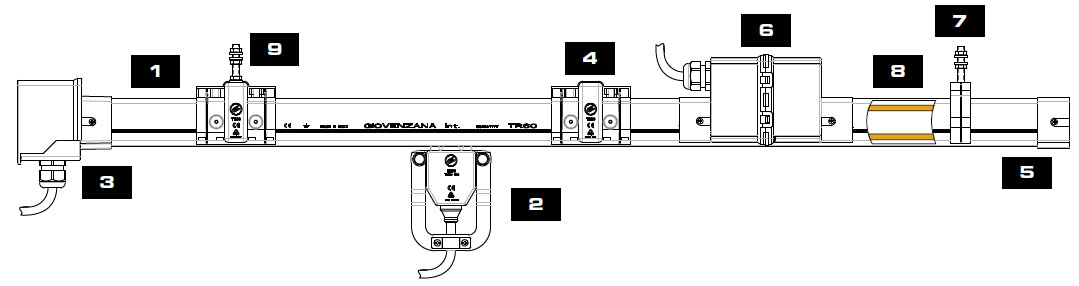

Элементы троллейного шинопровода Giovenzana серии TR85H5P
![](images/schema-giovenzana_008n22o7.jpg)
ID | Название | Функция |
1 | Шинопровод | корпус из ПВХ |
2 | Токосъемник | передает электроэнергию с проводника на нагрузку |
3 | Подвод питания | соединяет блок питания с проводниками |
4 | Соединительная муфта / Муфта для точки фиксации | соединяет секции шинопровода/ создает зафиксированную точку |
5 | Заглушка | закрывает и защищает конец линии шинопровода |
6 | Линейный подвод питания | предотвращает падение напряжения |
7 | Подвесная скоба | подвешивает шинопровод на опорные кронштейны |
8 | Медная шина | передает электроэнергию от блока питания на токосъемник |
Троллейный шинопровод TR85H5P, 40А-70А-100A-140A (установленная медная жила, новое исполнение)
Изолирующий короб шинопровода
Код: TR85H5P404CW
Короб для линий 40А с установленной медной жилой TR85H5P404CW - 4 проводника, 40А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 15,5х0,6 - 9,3 мм2 входит в код шинопровода.
![](images/TR85H5P404CW.jpg)
Код: TR85H5P405CW
Короб для линий 40А с установленной медной жилой TR85H5P405CW - 5 проводников, 40А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 15,5х0,6 - 9,3 мм2 входит в код шинопровода.
![](images/TR85H5P404CW_sg72nay4.jpg)
Код: TR85H5P704CW
Короб для линий 70А с установленной медной жилой TR85H5P704CW - 4 проводника, 70А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 15,5х1 - 15,5 мм2 входит в код шинопровода.
![](images/TR85H5P404CW_1w23w1y1.jpg)
Код: TR85H5P705CW
Короб для линий 70А с установленной медной жилой TR85H5P705CW - 5 проводников, 70А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 15,5х1 - 15,5 мм2 входит в код шинопровода.
![](images/TR85H5P404CW.jpg)
Код: TR85H5P1004CW
Короб для линий 100А с установленной медной жилой TR85H5P1004CW - 4 проводника, 100А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 15,5х1,5 - 23,25 мм2 входит в код шинопровода.
![](images/TR85H5P404CW_grpbg30d.jpg)
Код: TR85H5P1005CW
Короб для линий 100А с установленной медной жилой TR85H5P1005CW - 5 проводников, 100А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 15,5х1,5 - 23,25 мм2 входит в код шинопровода.
![](images/TR85H5P404CW_4jd2u3d7.jpg)
Код: TR85H5P1404CW
Короб для линий 140А с установленной медной жилой TR85H5P1404CW - 4 проводника, 140А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 15,5х2 - 31 мм2 входит в код шинопровода.
![](images/TR85H5P404CW_0vxavniv.jpg)

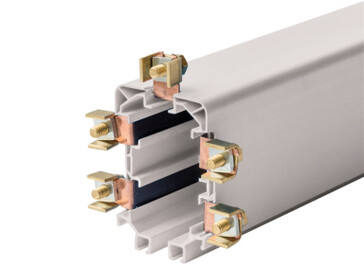

Код: TR85H5P1405CW
Короб для линий 140А с установленной медной жилой TR85H5P1405CW - 5 проводников, 140А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 15,5х2 - 31 мм2 входит в код шинопровода.
![](images/TR85H5P404CW_82aoygjz.jpg)

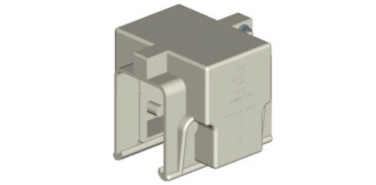

Соединительная муфта
Код: TR8535W
![](images/TR8535W.jpg)
Соединительная муфта, выполненная из пластика, предназначена для соединения двух секций изоляционных коробов.

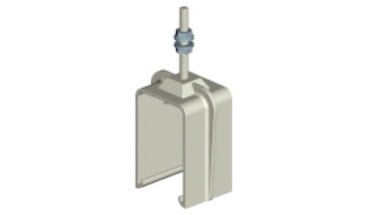

Подвесная скоба из пластика
Код: TR8502W
![](images/TR8502W.jpg)
Подвесная скоба из пластика для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.

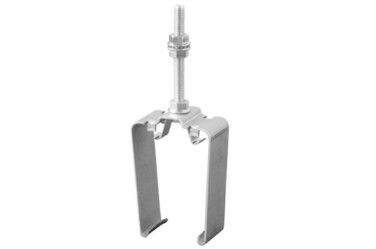

Стальная подвесная скоба
Код: TR8525
![](images/TR8525.jpg)
Стальная подвесная скоба для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.
Заглушка
Код: TR8506W
![](images/TR6006W.jpg)
Заглушка из пластика, предназначена для закрытия и защиты конца линии и крепится на изоляционном коробе.

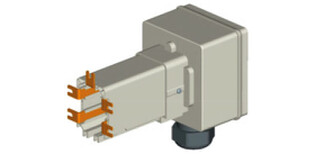

Торцевой подвод питания
Код: TR85H5P03A4W
Используется для подачи питания на линию (расположена в головной части), 4 проводника.
![](images/TR85H5P03A4W.jpg)

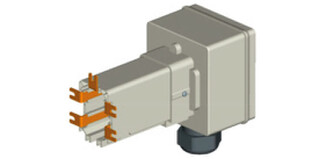

Код: TR85H5P03A5W
Используется для подачи питания на линию (расположена в головной части), 5 проводников.
![](images/TR85H5P03A4W_v153z78o.jpg)

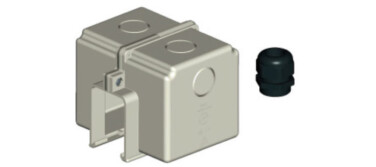

Линейный подвод питания
Код: TR8547W
![](images/TR8547W.jpg)
Используется для предотвращения падения напряжения, может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.
Токосъемник
Код: TR8511
Токосъемная каретка TR8511 с контактными башмаками на 35 А, 4 проводника
![](images/TR8511.jpg)

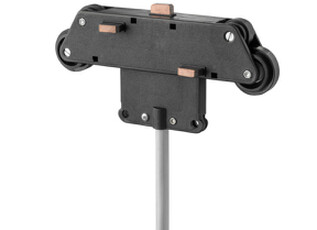

Код: TR8512
Токосъемная каретка TR8512 с контактными башмаками на 35 А, 5 проводников
![](images/TR8511_l2d8vy6a.jpg)
Токосъемник
Код: TR8518
Токосъемная каретка TR8518 с контактными башмаками на 70 А, 4 проводника
![](images/TR8518_zu7o4ji0.jpg)
Код: TR8519
Токосъемная каретка TR8519 с контактными башмаками на 70 А, 5 проводников
![](images/TR8518_5q13vx8y.jpg)

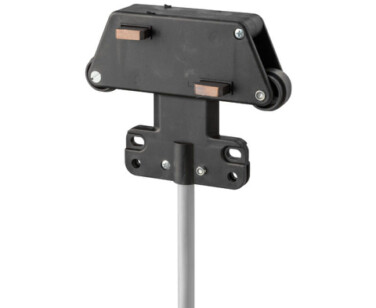

Токосъемник для изогнутых участков
Код: TR8516
![](images/TR8516.jpg)
Токосъемная каретка TR8516 с контактными башмаками на 35 А, 4 проводника

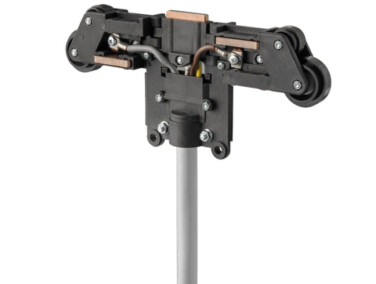

Токосъемник для изогнутых участков
Код: TR8532
![](images/TR8518.jpg)
Токосъемная каретка TR8532 с контактными башмаками на 70 А, 4 проводника

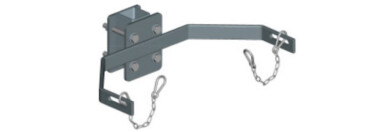

Буксирующий рычаг
Код: TR8557
![](images/TR8557.jpg)
Предназначен для перемещения токосъемника
Буксирная скоба
Код: TR6007
![](images/TR6007.jpg)
Крепится к токосъемной каретке и обеспечивает ее соединение с буксирной опорой.
Альтернатива изделию TR8557 (с TR8510).
Буксирная опора
Код: TR8510
![](images/TR8510.jpg)
Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.
Используется с TR6007 или с TR6013.

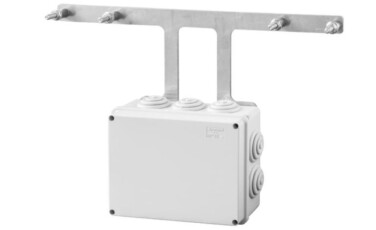

Поводок двойного токосъемника
Код: TR8523
![](images/TR8523.jpg)
Используется с двумя токосъемниками для получения силы тока в 140А.
Фиксированная точка
Код: TR8527.1
![](images/TR8527-1.jpg)
Фиксирует линию для контроля теплового расширения.
По одному на линию.

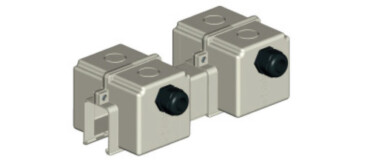

Секция изоляции
Код: TR85H5P45W
![](images/TR85H5P45W.jpg)
Используется для разъединения линии (необходимо удвоить количество токосъемников)

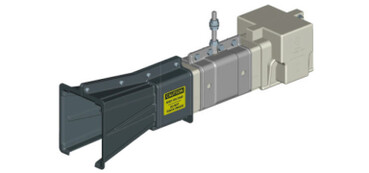

Направляющая перемещения (слева)
Код: TR85H5P34A4W
Служит для вставки токосъемной каретки в месте прерывания линии, 4 проводника
![](images/TR85H5P34A4W_guy3xv9y.jpg)
Код: TR85H5P34A5W
Служит для вставки токосъемной каретки в месте прерывания линии, 5 проводников
![](images/TR85H5P34A4W_ju313n6t.jpg)

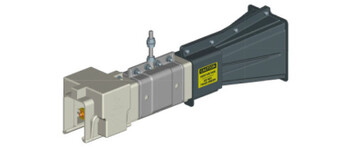

Направляющая перемещения (справа)
Код: TR85H5P35A4W
Служит для вставки токосъемной каретки в месте прерывания линии, 4 проводника
![](images/TR85H5P34A5W_8u2dsben.jpg)
Код: TR85H5P35A5W
Служит для вставки токосъемной каретки в месте прерывания линии, 5 проводников
![](images/TR85H5P34A5W_0d6sy98s.jpg)

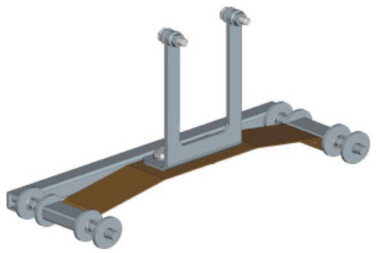

Подрессоренный буксирующий рычаг
Код: TR8538 (Скоро)
![](images/TR8538.jpg)
Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью направляющей перемещения.
Уплотнитель IP44
Код: TR8505
![](images/TR8505.jpg)
Служит для увеличения степени защиты шинопровода до IP44
