KBHS (винтовое соединение)

Продукция > VAHLE > Троллеи KBH, MKH, KBSL, KSL, LSV
Троллейные закрытые шинопроводы VAHLE серии KBHS (винтовое соединение)
Троллейный шинопровод Vahle серии KBHS производится на токи 63А, 80А, 100А, 125А, 160А, 200А в исполнении с винтовым электрическим соединением. Секции троллейного шинопровода KBHS в стандартном исполнении изготавливаются длиной по 4 метра, при необходимости возможна поставка секций длиной 2 метра. Также возможно изготовление кроиволинейных участков троллейного шинопровода по чертежам заказчика.
Троллейные шинопроводы VAHLE KBHF
Заказ троллейного шинопровода VAHLE серии KBHS
Для нового проекта рекомендуем скачать и заполнить опросный лист.
Если есть каталожные номера то присылайте список и их количество.
Если есть деталь но нет кода то присылайте их фотографии.
• Можно направить запрос в простой письменной форме с описанием задач
Или просто пришлите заявку наш менеджер свяжется с Вами по телефону.
Пишите на адрес info@vahle.su или звоните +7 (499) 403-17-76
Опросный лист для заказа троллейного шинопровода VAHLE KBHS
Каталог Vahle Троллейные шинопроводы KBHS
Инструкция по монтажу Vahle KBHS
Технические характеристики троллейного шинопровода Vahle серии KBHS

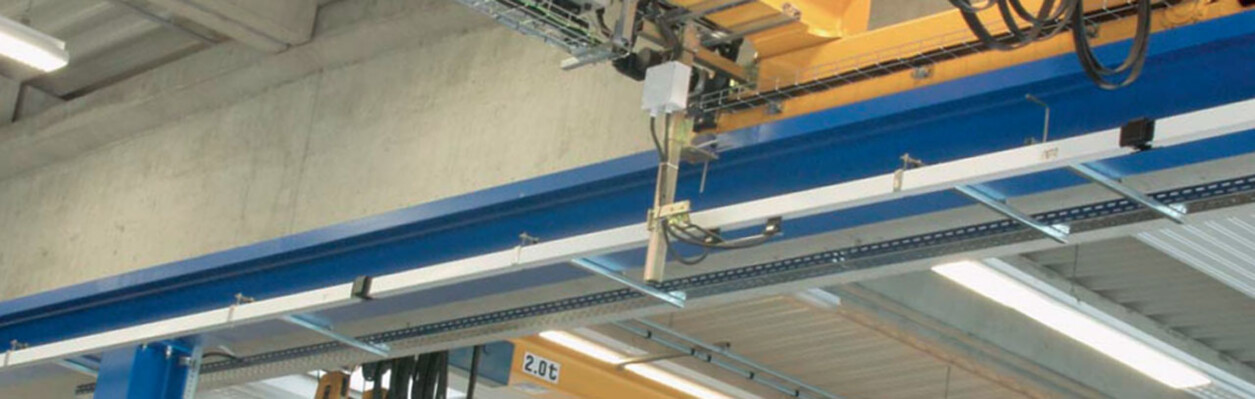

Троллейные шинопроводы VAHLE KBHS
Троллейные шинопроводы VAHLE KBHF
Характеристики:

Ток: 63А, 80А, 100А, 125А, 160А, 200А
Номинальное напряжение: 600В
Токосъёмник: 25А, 40А, 60А, + сдвоенные
Длина секции: 4 метра
Количество шин: 4, 5
Линия шин: установленная шина
Соединение шин: винтовое соединение
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 100 м/мин, 150 м/мин, 250 м/мин
Температура: -40⁰С +60⁰С
Степень защиты: IP23 / IP44 (с лентой)

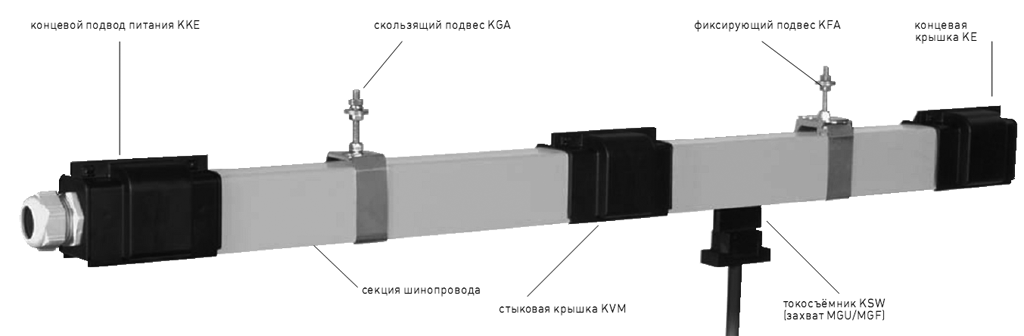

Обзор компонентов троллейного шинопровода Vahle серии KBHS

Троллейные шинопроводы VAHLE KBHF
Секции троллейного шинопровода KBHS

Секции троллейного шинопровода KBHS в стандартном исполнении изготавливаются длиной по 4 метра, но при необходимости возможна поставка секций длиной 2 метра.
Троллейные шинопроводы VAHLE KBHF
KBHS4/63HS код для заказа: 601034
KBHS4/63SS код для заказа: 601054
KBHS4/80HS код для заказа: 601044
KBHS4/100HS код для заказа: 600064
KBHS4/125HS код для заказа: 600074
KBHS4/160HS код для заказа: 600084
KBHS4/200HS код для заказа: 600314
KBHS5/63HS код для заказа: 601064
KBHS5/63SS код для заказа: 601084
KBHS5/80HS код для заказа: 601074
KBHS5/100HS код для заказа: 600164
KBHS5/125HS код для заказа: 600174
KBHS5/160HS код для заказа: 600184
KBHS5/200HS код для заказа: 600324

Токосъёмники для троллейного шинопровода KBHS

Троллейный шинопровод KBHS предусматривает возможность использования двух типов токосъёмников KSW со скоростью перемещения до 150 м/мин и KSWS со скоростью перемещения до 250 м/мин. В случае если на шинопроводе установлена герметизирующая лента то для обоих типов токосъёмников KSW и KSWS максимальная скорость перемещения до 100 м/мин. Все типы токосъёмника имеют два исполнения на 4 и 5 контактов.

Токосъёмники KSW для повышения токовой нагрузки могут объединяться траверсой в двойные токосъёмники DKSW. Для скоростных токосъёмников KSWS непредусмотрено объединение в группы. В случае если троллейный шинопровод имеет криволинейные участки применяются только одинарные токосъёмники KSW.

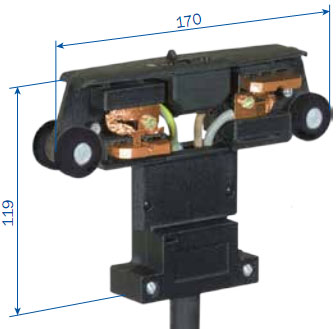

VAHLE KBHF токосъёмник KSW
Одинарный токосъёмник KSW

Ток: 25А, 40А, 60А
Количество контактов: 4 / 5
Скорость перемещения: до 150 м/мин, с герметизирующей лентой до 100 м/мин

KSW 4/25-1 HS код для заказа: 600095
KSW 4/40-1 HS код для заказа: 600096
KSW 4/60-1 HS код для заказа: 600066
KSW 5/25-1 HS код для заказа: 600098
KSW 5/40-1 HS код для заказа: 600099
KSW 5/60-1 HS код для заказа: 600413
KSW 4/25-1 SS код для заказа: 600097
KSW 5/25-1 SS код для заказа: 600100
VAHLE KBHF токосъёмник DKSW
Двойной токосъёмник DKSW

Ток: 25А, 2х40А, 2х60А
Количество контактов: 4 / 5
Скорость перемещения: до 150 м/мин, с герметизирующей лентой до 100 м/мин

DKSW 4/ 50-1 HS код для заказа: 600115
DKSW 4/ 80-1 HS код для заказа: 600116
DKSW 4/120-1 HS код для заказа: 600414
DKSW 5/ 50-1 HS код для заказа: 600118
DKSW 5/ 80-1 HS код для заказа: 600119
DKSW 5/120-1 HS код для заказа: 600415
DKSW 4/ 50-1 SS код для заказа: 600117
DKSW 5/ 50-1 SS код для заказа: 600120

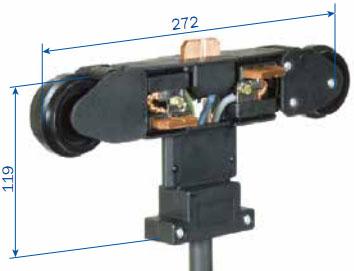

VAHLE KBHF токосъёмник KSWS
Одинарный токосъёмник KSWS

Ток: 25А, 40А, 60А
Количество контактов: 4 / 5
Скорость перемещения: до 250 м/мин, с герметизирующей лентой до 100 м/мин

KSWS 4/25-1 код для заказа: HS 600145
KSWS 4/40-1 код для заказа: HS 600146
KSWS 4/60-1 код для заказа: HS 600416
KSWS 5/25-1 код для заказа: HS 600148
KSWS 5/40-1 код для заказа: HS 600149
KSWS 5/60-1 код для заказа: HS 600417
KSWS 4/25-1 код для заказа: SS 600147
KSWS 5/25-1 код для заказа: SS 600150
